Nuestros obturadores DTPB, fabricados en polietileno de baja densidad (LDPE), están diseñados para el cierre provisional de prensaestopas, proporcionando una solución rápida y eficaz para proteger las instalaciones durante el montaje, el transporte o cuando el prensaestopas no está en uso.

Su montaje mediante inserción a presión permite obturar el orificio de la cabeza del prensaestopas, ofreciendo protección frente a la entrada de polvo y las salpicaduras de agua. Utilizados junto con un prensaestopas de apriete por láminas, el apriete de la cabeza comprime el obturador, aumentando la presión de sellado y mejorando la estanqueidad.

· Material: Polietileno de baja densidad (LDPE)
· Color: Natural
· Temperatura de trabajo: -40 °C a +60 °C
· Montaje: Inserción a presión

Este tapón es apto para todo nuestro rango de prensaestopas. Para seleccionar el obturador adecuado, el diámetro D1 debe aproximarse al diámetro máximo del rango de cable del prensaestopas para garantizar un cierre seguro y una estanqueidad óptima.


Plano PDF:
UL94:
IP:
RoHS:
Medidas expresadas en: Milímetros
Video:


Referencia
D
D1
L
H



Más
Info.
02007000800 8,00 6,00 22,00 2,00
02007000801 12,00 8,00 18,00 2,50
02007000802 16,00 10,00 18,00 3,00
02007000803 18,00 12,00 12,50 3,00
02007000804 20,00 14,00 23,00 2,00
02007000805 20,00 17,00 28,00 3,00
02007000806 28,00 24,00 31,50 2,00
02007000807 33,00 30,00 22,00 3,00
02007000808 47,00 39,00 23,50 2,50
02007000809 50,00 45,00 21,50 2,50

Es posible que además de nuestra familia DTPB, le puedan interesar estas otras familias

<p>Nuestro <b>prensaestopas PRPRE</b> con sistema de apriete laminar está diseñado para proporcionar una fijación segura y fiable del cableado en entornos industriales exigentes. Está disponible con <b>rosca métrica, PG, GAS y NPT</b>, y en colores <b>RAL 9005, RAL 7001 y RAL 7035</b>.</p>

<p>Estos prensaestopas se dividen en dos series principales, con características específicas adaptadas a diferentes necesidades.</p>

<p><b>Serie AA – Con rosca interna trapezoidal (anti-desenroscado)</b><br>
· Fabricados en <b>Poliamida 6</b> con junta de <b>neopreno</b>.<br>
· <b>Rango de temperatura de uso:</b> -40°C a +100°C.<br>
· <b>Grado de protección:</b> IP68.<br>
· <b>Autoextinguibles:</b> UL94-V2.<br>
· <b>Certificaciones:</b> VDE (EN 62444), UL, c-UL-us, DNV.<br>
· <b>Rosca interna trapezoidal</b> que evita el desenroscado accidental entre cuerpo y tuerca.<br>
· Los modelos en color <b>negro (RAL 9005)</b> son <b>resistentes a los rayos UV</b>.<br>
· Equipados con <b>anillos de sellado prestampados</b> que actúan como O-Ring.</p>

<p><b>Serie BB – Con dientes de seguridad internos (anti-vibración)</b><br>
· Fabricados en <b>Poliamida 6</b> con junta de <b>cloropreno</b> y <b>O-ring integrado</b>.<br>
· <b>Rango de temperatura de uso:</b> -20°C a +100°C, con picos de hasta +150°C.<br>
· <b>Grado de protección:</b> IP66/IP68 (hasta 5 bar) y Type 4X (UL 50E).<br>
· <b>Autoextinguibles:</b> UL94-V2.<br>
· <b>Certificaciones:</b> VDE (EN 62444), UL (UL 514B), CSA C22.2, DNV GL.<br>
· Diseño con <b>dientes de seguridad internos</b> que ofrecen <b>protección anti-vibración</b>.<br>
· Incluyen <b>anillos de sellado integrados</b> en la base para una mayor estanqueidad.</p>

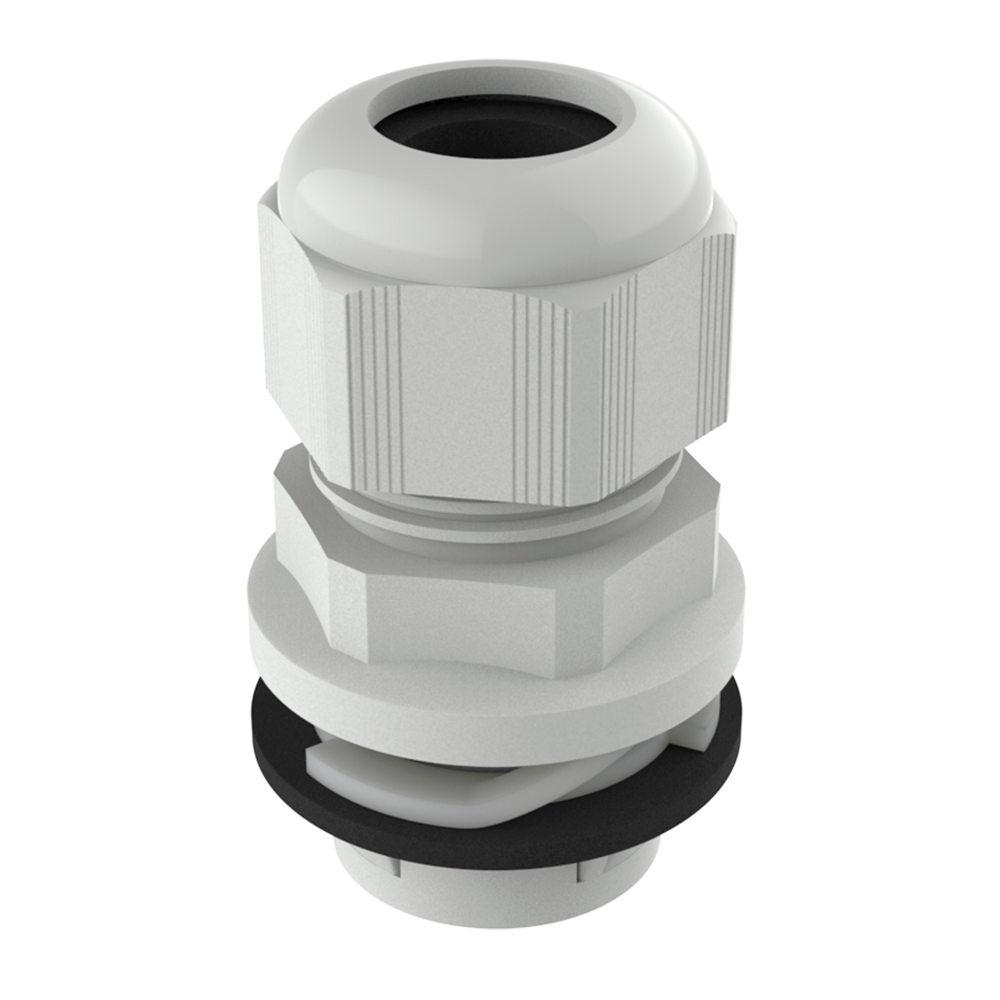

<p>Ambas series están diseñadas conforme a la norma <b>IEC/EN 62444</b> y garantizan una solución robusta, duradera y segura para aplicaciones eléctricas, mecánicas y exteriores.</p>   <p>Nuestro <b>prensaestopas PRPRA</b> se instala mediante presión ligera, sin contratuerca ni agujeros roscados, reduciendo el tiempo de montaje frente a los prensaestopas estándar.</p>

<p>Su diseño permite combinar diferentes rangos de cables con soporte y protección adecuados. Fabricado en <b>Poliamida 6 (PA6)</b>, incorpora junta tórica de estanqueidad en <b>Cloropreno (CR)</b> y es resistente a los rayos UV. El desmontaje debe realizarse mediante la herramienta especial <a href='https://www.iscsl.es/herramienta-de-desmontaje-para-prensaestopa/mhprp/'><b>MHPRP</b></a>, incluida en el embalaje y disponible también por separado.</p>

<p>· <b>Estanqueidad:</b> IP 66 / IP 68, Type 4X (UL 50E)<br>
· <b>Montaje:</b> Orificios de 12 a 40 mm; panel de 0,50 a 4,00 mm<br>
· <b>Temperatura:</b> -20°C / +100°C; corto plazo -30°C / +150°C<br>
· <b>Normas:</b> VDE, UL, CSA, DNV; UL94V2</p>

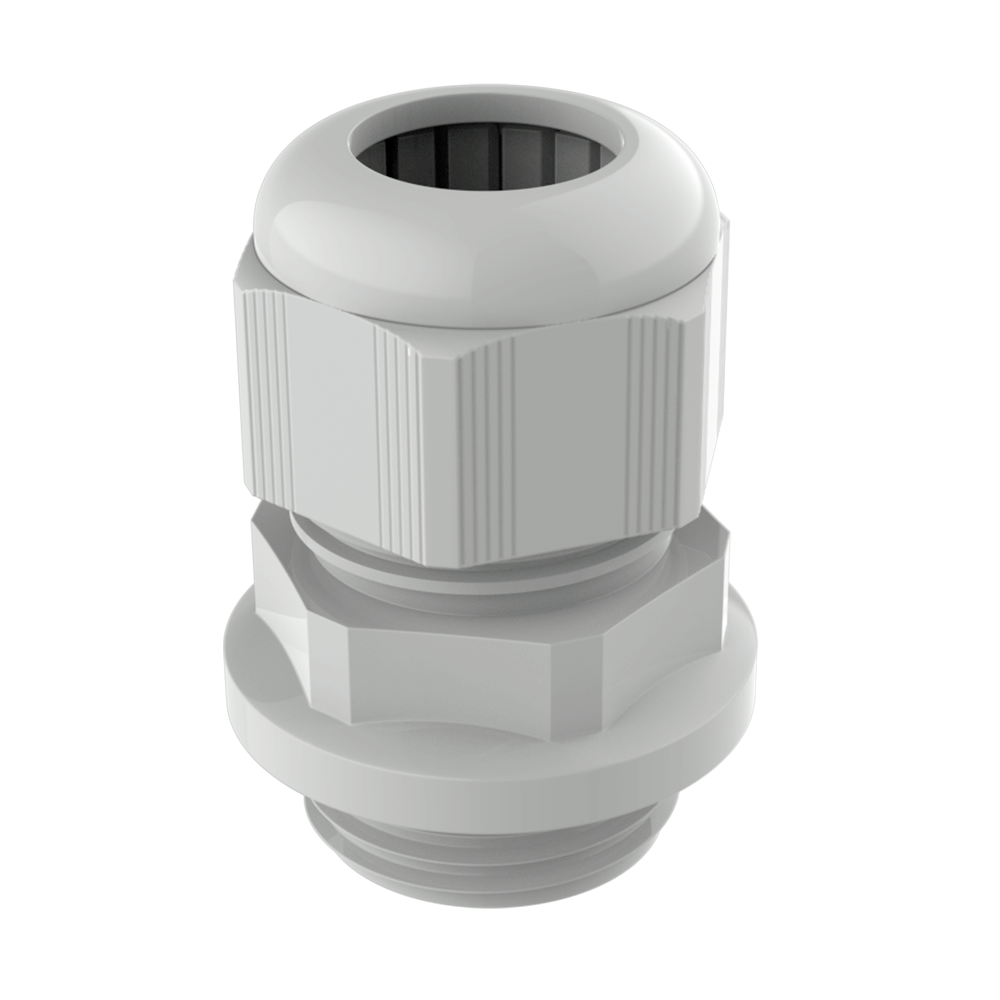

<p>Disponible en rosca métrica o PG según referencia, en gris claro RAL 7035, gris oscuro RAL 7001 y negro RAL 9005. <i>Bajo pedido mínimo: azul RAL 5015, blanco RAL 9003 y rojo RAL 3020.</i></p>   El prensaestopas <b>PRPRO</b>, con sistema de <b>apriete laminar</b> y fabricado conforme a la normativa <b>DIN EN 62444 / 50262 / 60423</b>, incorpora una <b>base ensanchada con ranura para junta tórica</b>, lo que garantiza una estanqueidad óptima incluso sobre superficies irregulares.
<br>
Al instalar el prensaestopas, <b>toda la base entra en contacto con la superficie</b>, y la junta tórica se comprime sobre ella, proporcionando así una <b>fijación sólida y una estanqueidad extremadamente alta</b> (hasta <b>IP69</b>).
Además, la forma de la base permite una instalación precisa incluso en orificios con  diámetros imprecisos respecto a la rosca. <br>Fabricado en Poliamida 6 <b>(PA6)</b> y con junta tórica y junta interior en Cloropreno (CR), está disponible en los siguientes colores: <b>RAL 7035</b> (Gris claro), <b>RAL 7001</b> (Gris oscuro), <b>RAL 9005</b> (Negro). <i>Todos los colores son <b>resistentes a los rayos UV</b> (clasificación <b>F1 según UL 746C</b>).</i><br><br>
<b>Características técnicas:</b>
<li>Temperatura de uso: de <b>-40 °C a +100 °C</b> (picos de -60 °C hasta +150 °C)</li> <li>Protección: <b>IP66 / IP68 (hasta 10 bar) / IP69 / Tipo 4X</b></li> <li>Inflamabilidad: <b>UL94-V0</b> (retardante de llama y autoextinguible)</li><br>
<b>Normativas y certificaciones:</b>
VDE (EN 62444) / UL (UL 514B, UL 746C) / CSA
<br><i>Algunas regulaciones pueden no aplicar a todos los tamaños. Por favor, consulte con nuestra oficina comercial.</i>
<br><br>

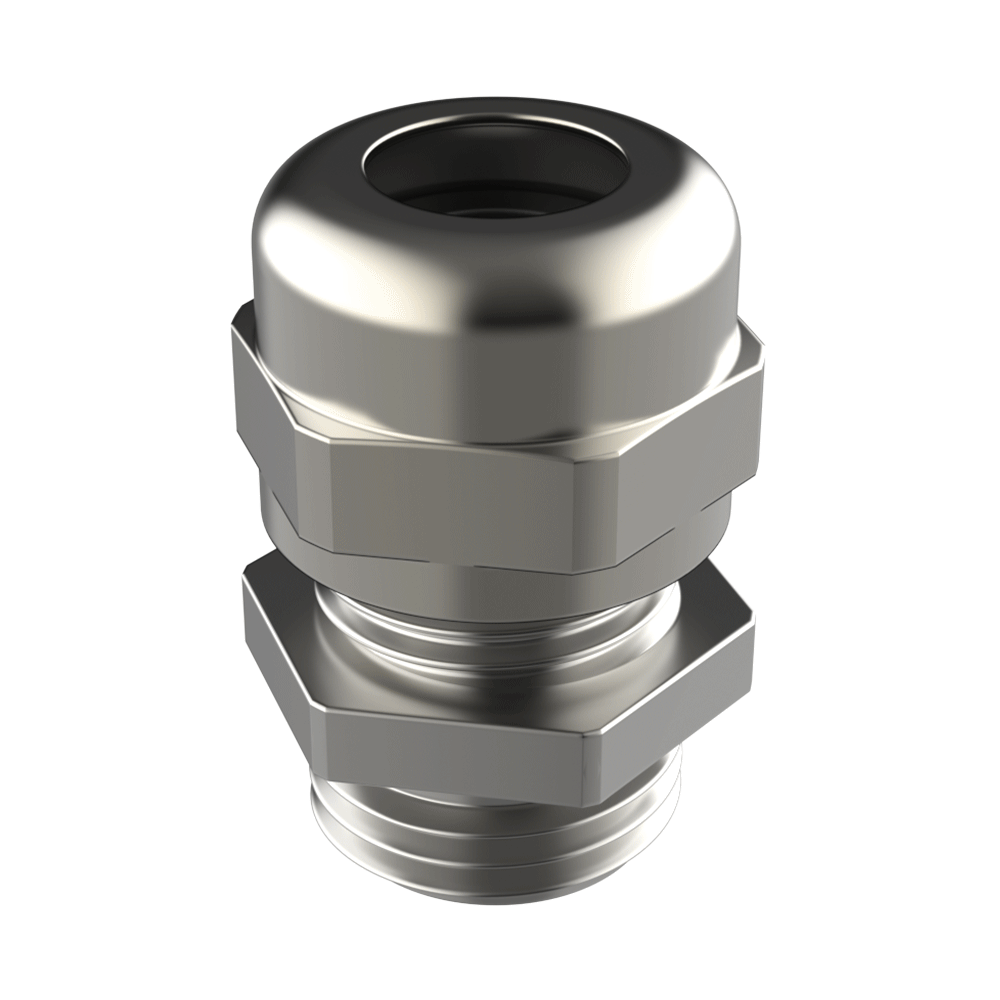

<b>Opcional:</b> también disponible con <b>junta tórica y junta interior en NBR</b>, material especialmente resistente a aceites.   <p>Nuestro <b>prensaestopas EMC PRPAA</b> está diseñado para instalaciones con requisitos de compatibilidad electromagnética, proporcionando una conexión rápida, segura y duradera en <b>cables apantallados</b>.</p>

<p>Esta familia de <b>prensaestopas metálicos EMC con grapa lamelar</b> permite la conexión eléctrica de la pantalla del cable y garantiza la continuidad del apantallamiento. Fabricado según DIN EN 62444, incorpora una grapa con láminas flexibles y amplia superficie de contacto que establece una unión fiable con la malla metálica del cable sin necesidad de replegarla hacia atrás, tanto en cables completamente pelados como parcialmente desforrados.</p>

<p>· <b>Versiones disponibles:</b> Rosca métrica, PG y NPT<br>
· <b>Materiales:</b> Latón niquelado, poliamida 6, aleación de cobre y junta de cloropreno<br>
· <b>Temperatura de uso:</b> -20 °C a +100 °C, con puntas hasta +150 °C<br>
· <b>Protección:</b> IP66 / IP68 hasta 5 bar, Type 1/4X/12/13 según UL 50E</p>

<p>Cuenta con certificaciones c-UL-us (UL 514B, CSA C22.2 Nº 18.3-12 y 94.2-15), c-UR-us y DNV GL (EN 62444). El material es <b>antiflama y autoextinguible</b> conforme a UL94-V2.</p>

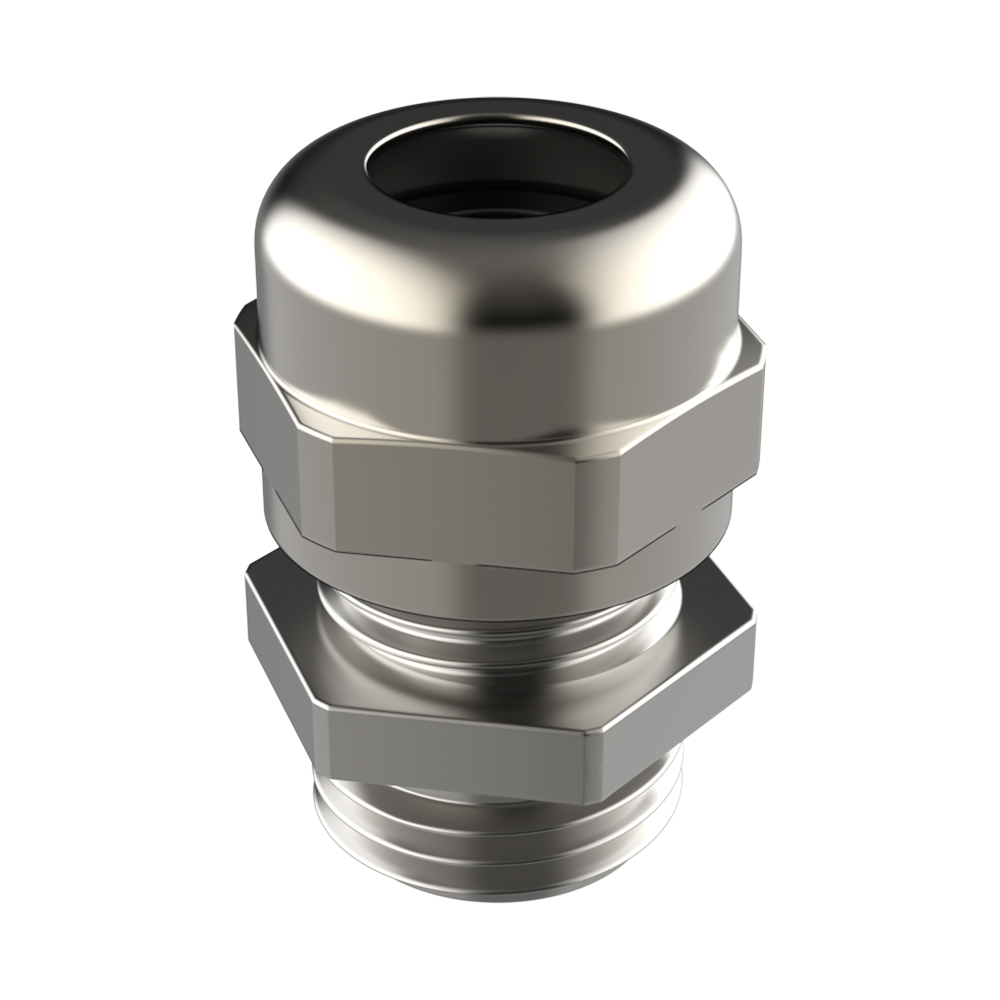

<p><i>Para una estanqueidad óptima se recomienda el uso de junta tórica plana, suministrada por separado. La versión con rosca NPT cumple la norma ANSI B1.20.1. Algunas certificaciones pueden no cubrir todas las dimensiones disponibles. Consulte con nuestro departamento comercial.</i></p>   <p>Nuestro <b>prensaestopas PRPAB</b> de <b>latón niquelado</b> con <b>apriete lamelar</b> está diseñado para aplicaciones industriales estándar y entornos exigentes. Su amplio conjunto de certificaciones internacionales garantiza una elevada versatilidad de uso. Se suministra con junta tórica O-Ring.</p>

<p>Disponible con rosca <b>métrica</b> (EN 60423), <b>PG</b> (DIN 40430) o <b>NPT</b> (ANSI B1.20.1), adaptándose a diferentes requisitos de instalación.</p>

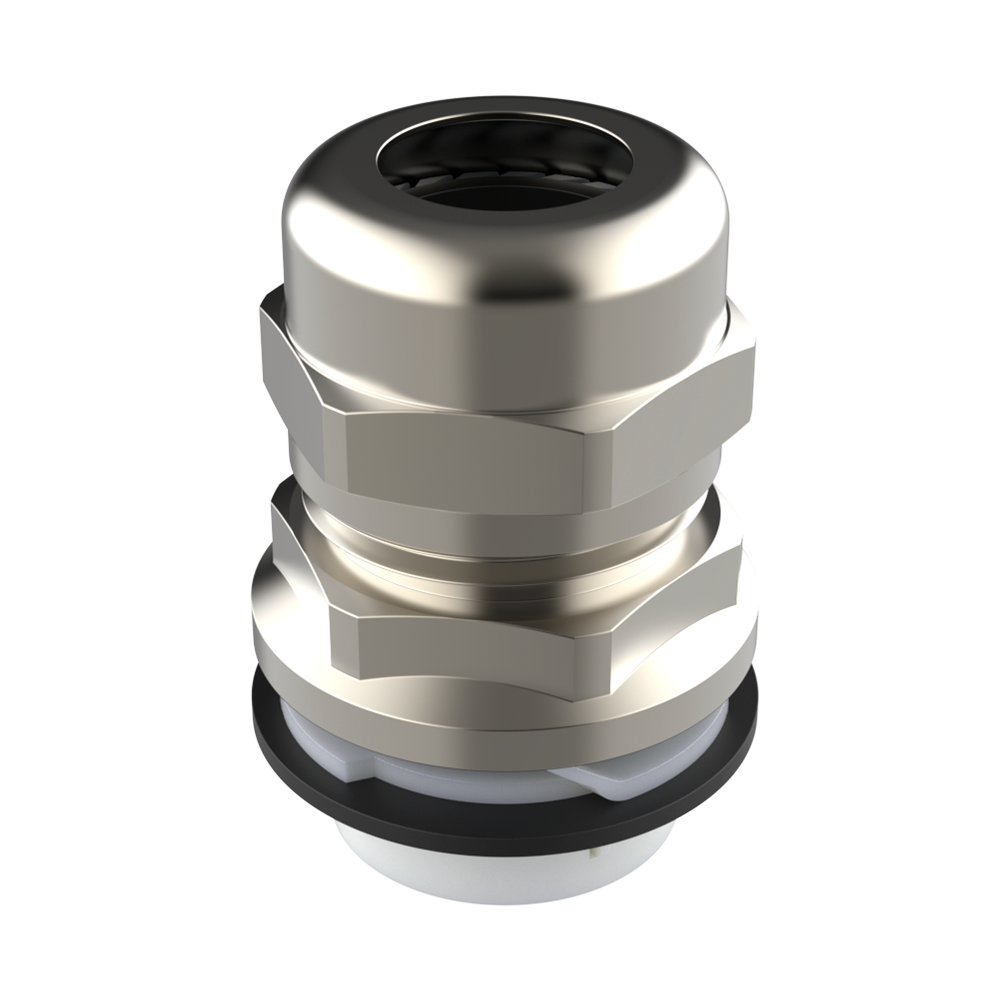

<p>· <b>Materiales:</b> cuerpo de latón niquelado, casquillo lamelar de poliamida 6, junta de cloropreno y O-Ring de NBR<br>· <b>Temperatura de trabajo:</b> -20 °C a +100 °C (puntas de -30 °C a +150 °C)<br>· <b>Protección:</b> IP66, IP68 (hasta 5 bar), IP69, Type 1/4/4X/12/13 (UL 50E), UL94-V2<br>· <b>Certificaciones:</b> CE, c-UL-us, GOST; la versión métrica también conforme a EN 62444, con certificaciones VDE y DNV GL. Algunas certificaciones pueden no estar disponibles para todas las referencias.</p>   <p>Nuestro <b>prensaestopas PRPAC</b> con <b>cuerpo de latón niquelado</b> permite una <b>instalación rápida</b> mediante un innovador sistema de fijación a presión, sin necesidad de contratuerca ni de orificios roscados. Está especialmente indicado para instalaciones en espacios reducidos o con acceso limitado a la parte posterior de la estructura.</p>

<p>El mecanismo de fijación con muelle permite insertar el prensaestopas desde el exterior y bloquearlo mediante una ligera presión y un giro en sentido horario, garantizando una fijación segura incluso en presencia de vibraciones. El muelle se adapta a espesores de panel de 0,5 a 4 mm. La instalación se realiza exclusivamente desde el exterior, reduciendo los tiempos de montaje y aumentando la eficiencia de producción hasta un 75 %. Fabricado según DIN EN 62444/50262, ofrece elevada resistencia a la tracción, protección IP y resistencia a los rayos UV. Disponible para diámetros de montaje de 16 a 40 mm. El desmontaje debe realizarse mediante la herramienta especial <a href='https://www.iscsl.es/herramienta-de-desmontaje-para-prensaestopa/mhprp/'><b>MHPRP</b></a>, incluida en el embalaje y disponible también por separado.</p>

<p>· <b>Material:</b> cuerpo de latón niquelado, casquillo lamelar e inserto inferior de poliamida 6, junta y junta tórica plana de cloropreno<br>· <b>Temperatura de trabajo:</b> -20 °C / +100 °C (picos de -40 °C / +150 °C)<br>· <b>Protección:</b> IP66 / IP68 (hasta 5 bar), Type 1 / 4X (UL50E), UL94-V2, CE</p>

<p><i>Bajo pedido, están disponibles juntas interiores multifilares como sustitución de las montadas de serie, así como versiones en acero inoxidable 303 y 316L. Consulte con nuestro departamento comercial.</i></p>
