Contera conector nivelador para tubo cuadrado - ISC Plastic Parts

Nuestro conector/contera LJEV fabricado en PA6 “Poliamida 6” para tubos cuadrados tiene 2 cavidades para poder colocar tuercas hexagonales según las necesidades del usuario.
Según la colocación de la pieza, el eje en posición vertical es apto para poder colocar un nivelador o rueda mientras que el eje horizontal es adecuado para conectar un travesaño “elemento estructural”. Ver vídeo.
Suministramos la pieza sin tuercas, con 1 tuerca arriba, con 1 tuerca abajo, o con 2 tuercas.

Fabricación en colores RAL

Plano PDF:
UL94:
IP:
RoHS:
Medidas expresadas en: Milímetros
Video:

Referencia	Para Tubo	Grosor Tubo	L / K	E / H	Alojamiento Tuerca (SW) / Métrica (M)								Más Info.

02300900100

20 x 20

1,50

41,00 / 2,00

10,00 / 25,00

SW13

02300900101

20 x 20

2,00

41,00 / 2,00

10,00 / 27,00

SW13

02300900102

25 x 25

1,50

42,00 / 2,00

12,50 / 28,00

SW13

02300900103

25 x 25

1,50

40,00 / 2,00

12,50 / 31,00

SW17

Es posible que además de nuestra familia LJEV, le puedan interesar estas otras familias

<p>Nuestro <b>pie nivelador LKR</b> incorpora una <b>base grafilada</b> que facilita el manipulado durante el ajuste, montaje o sustitución.</p>

<p>Las versiones M5 se fabrican en <b>LDPE</b>, mientras que las medidas restantes se producen en <b>PA6</b>. El espárrago está fabricado en <b>acero zincado</b>.</p>

<p>Adecuado para aplicaciones industriales, mobiliario técnico y equipamiento comercial donde se requiere nivelación mediante rosca métrica.</p>

<p>· <b>Rosca métrica:</b> M5, M6, M8 y M10<br>
· <b>Diámetro de base:</b> 20 a 45 mm<br>
· <b>Longitud:</b> 16 a 56 mm<br>

<p>Nuestros <b>pies niveladores LHVFB</b> de base redonda están fabricados en <b>Poliamida 6 (PA6)</b> e incorporan una tuerca integrada en el cuerpo para regular la altura mediante llave ajustable. La rosca está fabricada en <b>Acero Zincado (ZCS)</b>.</p>

<p>Disponibles en diferentes configuraciones de base según la referencia: Tipo 1 con base hueca, Tipo 2 con base plana, Tipo 3 con ranuras de freno concéntricas y Tipo 4 con alojamiento en cruz para facilitar la nivelación.</p>

<p>· <b>Material:</b> PA6 con rosca en Acero Zincado (ZCS)<br>
· <b>Acabados disponibles:</b> Pulido/brillante o erosionado/mate<br>
· <b>Opciones:</b> Fabricación en Acero Inoxidable (SS) y alojamiento Allen</p>

<p><i>La capacidad de carga estática axial varía según la referencia. Para más información y configuraciones especiales, contacte con nuestro departamento comercial.</i></p>

El pie nivelador LKRI se fabrica su base en PA6 (nylon) y el espárrago en <b>acero</b> (estándar) y <b>acero inoxidable</b> (bajo pedido), en colores <i>negro</i> (estándar) y <i>blanco/gris</i> (bajo pedido). También ofrecemos la posibilidad de suministrarlo con <b>ranura para destornillador</b> en la base para <i>facilitar su nivelación y/o colocación/desmontaje</i>.

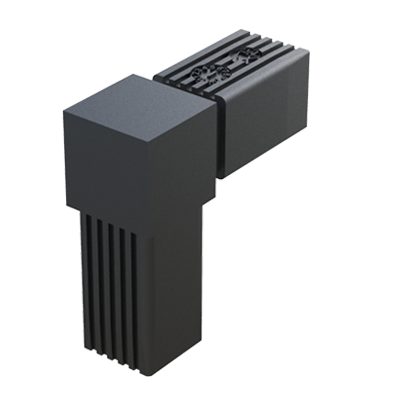

El conector en L permite ensamblar <b>2 tubos cuadrados</b> en ángulo recto y se suministra <b>con</b> o <b>sin alma de acero</b> (S), <b>de acero zincado</b> (ZCS) o <b>de acero inoxidable</b> (SS) - conector de dos partes.

Se emplea para bastidores con <b>cargas estáticas bajas - medias</b> o <b>altas</b> - según referencia y teniendo en cuenta una correcta construcción y distribución de pesos.

Si se quiere reforzar el conector por medio de remaches, pasadores, etc., se debe evitar perforar el núcleo de acero para prevenir la corrosión por contacto.

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento. <br>

Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.

Nuestro conector en “Y”, formado por dos partes, permite unir <b>3 tubos cuadrados</b> y se suministra <b>con</b> o <b>sin alma de acero</b> (S), <b>de acero zincado</b> (ZCS) o <b>de acero inoxidable</b> (SS).<br>
Con una correcta construcción y distribución de los pesos, permite construir bastidores sometidos a <b>cargas estáticas bajas - medias</b> o <b>altas</b> - según referencia.
Para evitar la posible corrosión por contacto - en caso de querer reforzar el conector por medio de remaches, pasadores, etc. - se debe evitar perforar el núcleo de acero.
El <b>Nylon</b> (PA6) utilizado es de alta resistencia y otorga - al conector - una larga vida útil. <br>
Póngase en contacto con nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro del programa estándar.

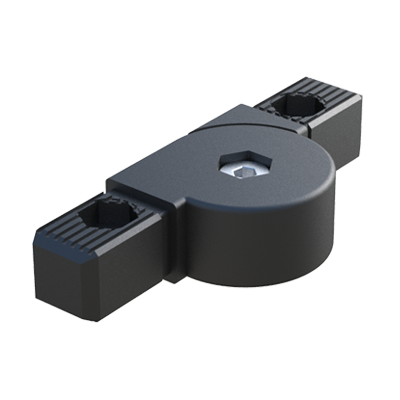

Nuestro conector 2 tubos ha sido diseñado para conectar 2 tubos cuadrados. Tiene un sistema de articulación para poder cambiar su ángulo desde 0º hasta 190º.
