Descripción y características

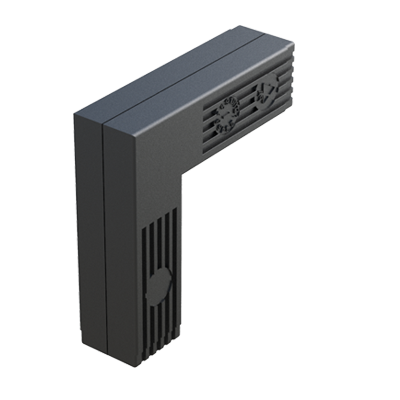

El conector en L permite ensamblar 2 tubos cuadrados en ángulo recto y se suministra con o sin alma de acero (S), de acero zincado (ZCS) o de acero inoxidable (SS) - conector de dos partes. Se emplea para bastidores con cargas estáticas bajas - medias o altas - según referencia y teniendo en cuenta una correcta construcción y distribución de pesos. Si se quiere reforzar el conector por medio de remaches, pasadores, etc., se debe evitar perforar el núcleo de acero para prevenir la corrosión por contacto. El Nylon (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.
Imágenes y planos técnicos
Vista del producto
Plano técnico
Vídeo
Referencias y dimensiones de Conector 2 tubos en L con alojamiento para alma metálica y unión visible
| Referencia | Para Tubo |
Grosor Tubo |
L |
H |
Más Info. |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00201206440 | 20 x 20 | 1,50 | 36,00 | 20,00 | |||||||||
| 00201206449 | 20 x 20 | 2,00 | 36,00 | 20,00 | |||||||||
| 00201206451 | 25 x 25 | 1,50 | 52,00 | 25,00 | |||||||||
| 02300400145 | 30 x 30 | 1,50 | 48,00 | 30,00 | |||||||||
| 00201206459 | 30 x 30 | 2,00 | 47,00 | 30,00 | |||||||||
| 02300400146 | 30 x 30 | 4,50 | 49,00 | 30,00 |
