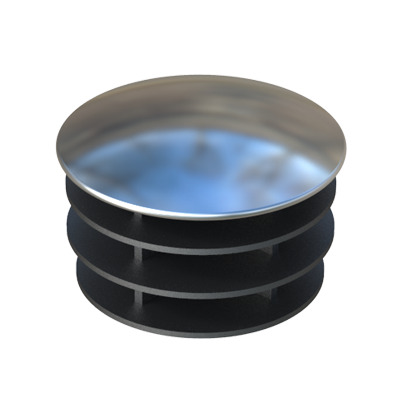

Referencias y dimensiones de Contera con chapa metálica para tubo redondo
| Referencia | Para Tubo |
Grosor Tubo |
D |
H |
d |
L |
d1 |
Más Info. |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00300400937 | 15 | 1,00 a 2,00 | 18,00 | 5,00 | 8,00 | 9,60 | 13,00 | ||||||
| 00300400938 | 16 | 1,00 a 2,00 | 18,00 | 5,00 | 10,00 | 10,00 | 14,10 | ||||||
| 00300400939 | 18 | 1,00 a 2,00 | 20,00 | 5,00 | 13,30 | 12,00 | 16,80 | ||||||
| 00300400940 | 19 | 1,00 a 2,00 | 22,00 | 5,50 | 14,20 | 11,00 | 17,80 | ||||||
| 00300400941 | 20 | 1,00 a 2,00 | 22,00 | 6,00 | 15,10 | 12,00 | 19,00 | ||||||
| 00300400942 | 22 | 1,00 a 2,00 | 25,00 | 5,00 | 15,80 | 11,80 | 20,60 | ||||||
| 00300400943 | 25 | 1,00 a 2,00 | 30,00 | 6,00 | 18,80 | 11,80 | 24,00 | ||||||
| 00300400944 | 27 | 1,00 a 2,00 | 30,00 | 6,00 | 21,30 | 13,80 | 27,00 | ||||||
| 00300400945 | 28 | 1,00 a 2,00 | 30,00 | 6,00 | 21,50 | 14,00 | 27,00 | ||||||
| 00300400946 | 30 | 1,00 a 2,00 | 35,00 | 6,00 | 23,40 | 14,00 | 29,00 | ||||||
| 00300400947 | 32 | 1,00 a 2,00 | 35,00 | 6,00 | 26,30 | 14,50 | 30,50 | ||||||
| 00300400948 | 38 | 1,00 a 2,00 | 42,00 | 6,00 | 31,20 | 11,80 | 36,00 | ||||||
| 00300400949 | 40 | 1,00 a 2,00 | 42,00 | 6,00 | 33,50 | 11,70 | 38,00 |
