El conector transversal LTRKA sirve para conectar tubos redondos entre sí, obteniendo una conexión en T de 90⁰. Al apretar la rosca, el conector se presiona contra la pared interna de la tubería creando una fuerte conexión de tracción. Debido al efecto expansor, no se recomienda el uso en tuberías con paredes delgadas de baja resistencia (por ejemplo; aluminio blando, plástico de baja resistencia, etc.). También existen más posibilidades de conectar dos tubos transversalmente, utilizando el conector en línea LJREA conjuntamente con al adaptador SAB. El Nylon (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento. Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.
 Fabricación en colores RAL

Plano PDF:
UL94:
IP:
RoHS:
Medidas expresadas en: Milímetros


Referencia
Para Tubo
Grosor Tubo
L
B / H
Alojamiento Tuerca (SW) / Métrica (M)



Más
Info.
02300400353 15 1,00 20,00 15,00 / 2,00 M6
02300400354 16 1,00 20,00 16,00 / 2,00 M6
02300400355 16 1,50 20,00 16,00 / 2,00 M6
02300400356 18 1,00 20,00 18,00 / 2,00 M6
02300400357 18 1,50 20,00 18,00 / 2,00 M6
02300400358 20 1,00 20,00 20,00 / 2,00 M6
02300400359 20 1,50 20,00 20,00 / 2,00 M6
02300400360 22 1,00 20,00 22,00 / 2,00 M6
02300400361 22 1,50 20,00 22,00 / 2,00 M6
02300400362 23 1,00 20,00 23,00 / 2,00 M6
02300400363 24 1,00 20,00 24,00 / 2,00 M6
02300400364 24 1,50 20,00 24,00 / 2,00 M6
02300400365 25 1,00 26,00 25,00 / 2,00 M6
02300400366 25 1,50 26,00 25,00 / 2,00 M6
02300400367 25 2,00 26,50 25,00 / 2,00 M6
02300400368 26 1,00 26,00 26,00 / 2,00 M6
02300400369 26 1,50 26,00 26,00 / 2,00 M6
02300400370 26 2,00 26,00 26,00 / 2,00 M6
02300400371 26 2,50 26,00 26,00 / 2,00 M6
02300400372 27 1,00 26,00 27,00 / 2,00 M6
02300400373 27 1,50 26,00 27,00 / 2,00 M6
02300400374 27 2,00 26,00 27,00 / 2,00 M6
02300400375 27 2,50 26,00 27,00 / 2,00 M6
02300400376 28 1,00 26,00 28,00 / 2,00 M6
02300400377 28 1,50 26,40 28,00 / 2,00 M6
02300400378 28 2,00 26,00 28,00 / 2,00 M6
02300400379 28 2,50 26,00 28,00 / 2,00 M6
02300400380 30 1,00 26,00 30,00 / 2,00 M6
02300400381 30 1,50 26,00 30,00 / 2,00 M6
02300400382 30 2,00 26,00 30,00 / 2,00 M6
02300400383 32 1,00 26,00 32,00 / 2,00 M6
02300400384 32 1,50 26,00 32,00 / 2,00 M6
02300400385 32 2,00 26,00 32,00 / 2,00 M6
02300400386 32 2,50 26,00 32,00 / 2,00 M6

Es posible que además de nuestra familia LTRKA, le puedan interesar estas otras familias

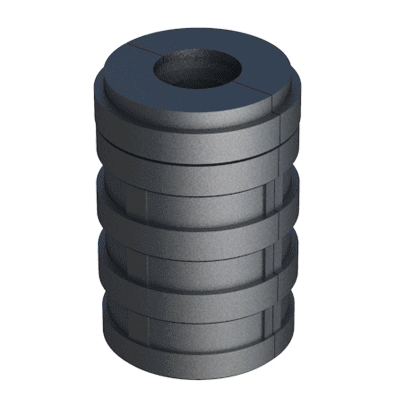

Los conectores <b>expansores</b> LJREA - fabricados en <b>Nylon</b> (PA6) de alta resistencia - se componen de dos partes que pueden alojar 1 o 2 tuercas.

El conector - expansor actúa girando los tubos (en el caso de 2 tubos en línea, uno de ellos incorporará un tornillo hexagonal M8 y el otro 1 o 2 tuercas) con lo que la tuerca expande la cavidad y el conector se presiona contra la pared interna del tubo, asegurando una buena fijación.

La resistencia resultante dependerá en gran medida de las propiedades del tubo (tolerancias, acabados, soldadura...) y de su par de apriete.

En cualquier caso, recomendamos realizar ensayos con muestras.

Para <b>conectar 2 tubos de forma transversal</b>, es posible hacerlo con aquellas referencias aptas para poderse montar con el <b>adaptador SAB</b> (referencias de M8/SW13). <br>

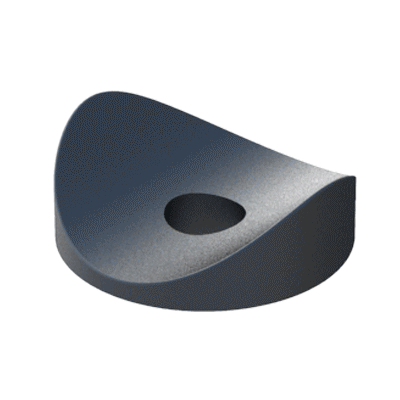

Accediendo al link al final del listado podrá seleccionar el adaptador SAB más idóneo.   El <b>adaptador SAB</b> para nuestros <b>conectores-expansores LJRE</b>, se adaptan a estos conectores en todas aquellas referencias que sean de <b>M8/SW13</b>.
<br>

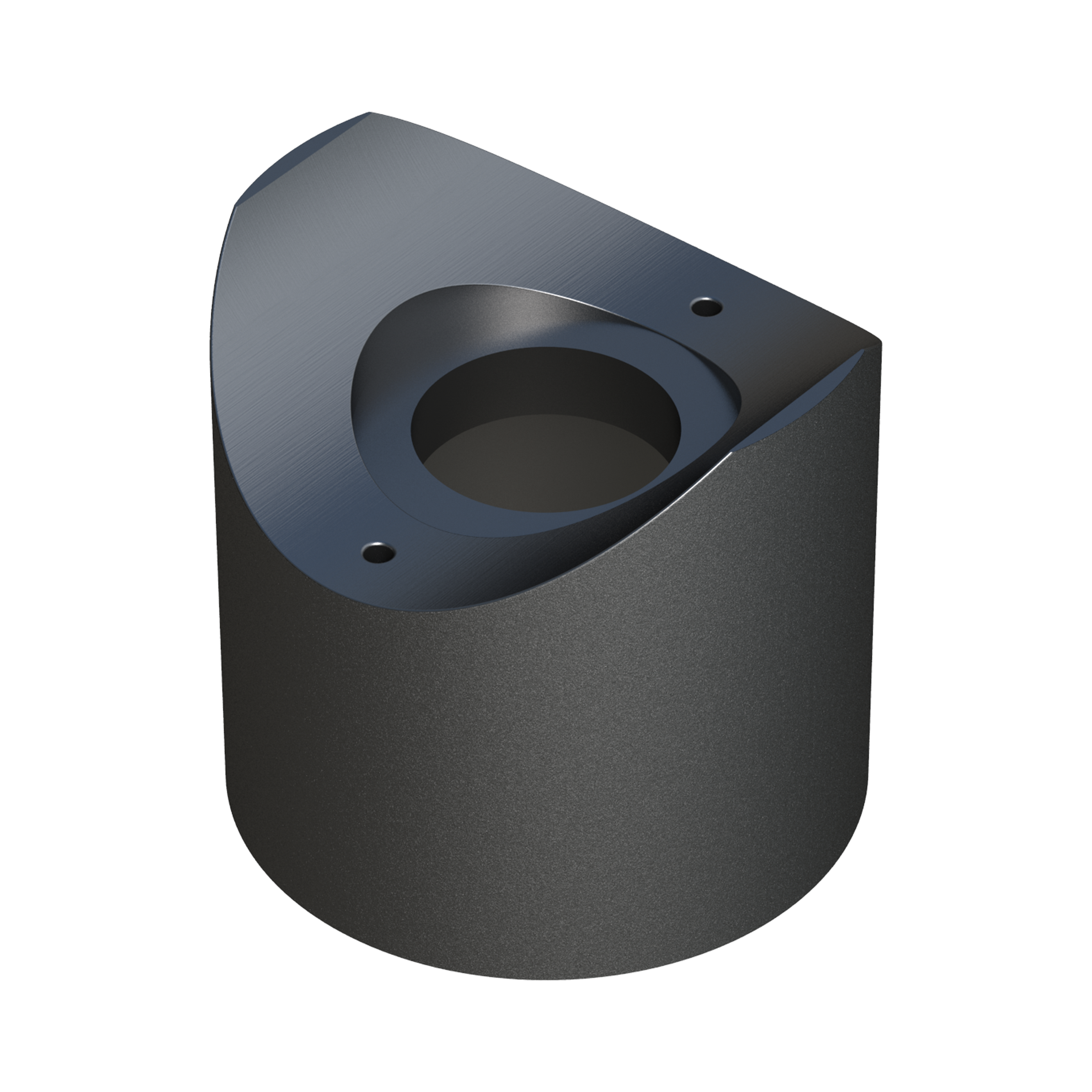

Con el adaptador y el conector, se consiguen unir dos tubos de un modo transversal,  pudiendo seleccionar el <i>tubo transversal para tubos ø26-28, ø33-34 y ø40mm</i>.   Nuestro conector  <b>espaciador</b> ha sido diseñado para distanciar y conectar tubos redondos - <b>de 18 hasta 81 mm de diámetro</b> - a una superficie plana.

Todas las referencias con una altura (H) igual o superior a 5mm tienen una cavidad (ØD1 x h) donde se puede alojar las cabezas de los tornillos, arandelas y/o elementos de distancia. <br>

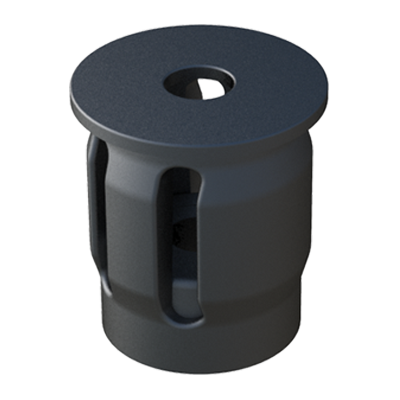

Si quiere conectar varios tubos, por favor visite nuestro grupo: <u> <a href='https://www.iscsl.es/conectores/isccn'>Conectores.</u></a>   El conector <b>transversal</b> LTRKB sirve para conectar tubos redondos a perfiles, placas o paredes (es decir; a una superficie plana), obteniendo una conexión en T de <b>90⁰</b>.
