El conector transversal LTRKB sirve para conectar tubos redondos a perfiles, placas o paredes (es decir; a una superficie plana), obteniendo una conexión en T de 90⁰. Al apretar la rosca, el conector se presiona contra la pared interna de la tubería creando una fuerte conexión de tracción, cuya resistencia depende en gran medida de la naturaleza de las tuberías (grosor de pared, tolerancias, costuras de soldadura, etc.). El Nylon (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento. Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.
 Fabricación en colores RAL

Plano PDF:
UL94:
IP:
RoHS:
Medidas expresadas en: Milímetros


Referencia
Para Tubo
Grosor Tubo
L
H
Alojamiento Tuerca (SW) / Métrica (M)



Más
Info.
02300400387 15,00 1,00 20,00 1,50 M6
02300400388 16,00 1,00 20,00 1,50 M6
02300400389 16,00 1,50 20,00 1,50 M6
02300400390 18,00 1,00 20,00 1,50 M6
02300400391 18,00 1,50 20,00 1,50 M6
02300400392 20,00 1,00 20,00 1,50 M6
02300400393 20,00 1,50 20,00 1,50 M6
02300400394 22,00 1,00 20,00 1,50 M6
02300400395 22,00 1,50 20,00 1,50 M6
02300400396 23,00 1,00 20,00 1,50 M6
02300400397 24,00 1,00 20,00 1,50 M6
02300400398 24,00 1,50 20,00 1,50 M6
02300400399 25,00 1,00 26,00 1,50 M6
02300400400 25,00 1,50 26,00 1,50 M6
02300400401 25,00 2,00 26,00 1,50 M6
02300400402 26,00 1,00 26,00 1,50 M6
02300400403 26,00 1,50 26,00 1,50 M6
02300400404 26,00 2,00 26,00 1,50 M6
02300400405 26,00 2,50 26,00 1,50 M6
02300400406 27,00 1,00 26,00 1,50 M6
02300400407 27,00 1,50 26,00 1,50 M6
02300400408 27,00 2,00 26,00 1,50 M6
02300400409 27,00 2,50 26,00 1,50 M6
02300400410 28,00 1,00 26,00 1,50 M6
02300400411 28,00 1,50 26,00 1,50 M6
02300400412 28,00 2,00 26,00 1,50 M6
02300400413 28,00 2,50 26,00 1,50 M6
02300400414 30,00 1,00 26,00 1,50 M6
02300400415 30,00 1,50 26,00 1,50 M6
02300400416 30,00 2,00 26,00 1,50 M6
02300400417 32,00 1,00 26,00 1,50 M6
02300400418 32,00 1,50 26,00 1,50 M6
02300400419 32,00 2,00 26,00 1,50 M6
02300400420 32,00 2,50 26,00 1,50 M6
02300400421 38,00 1,00 29,00 1,50 M8
02300400422 38,00 1,50 29,00 1,50 M8
02300400423 38,00 2,00 29,00 1,50 M8
02300400424 40,00 1,50 29,00 1,50 M8
02300400425 40,00 2,00 29,50 2,50 M8
02300400426 40,00 2,50 29,00 1,50 M8
02300400427 40,00 3,00 29,00 1,50 M8

Es posible que además de nuestra familia LTRKB, le puedan interesar estas otras familias

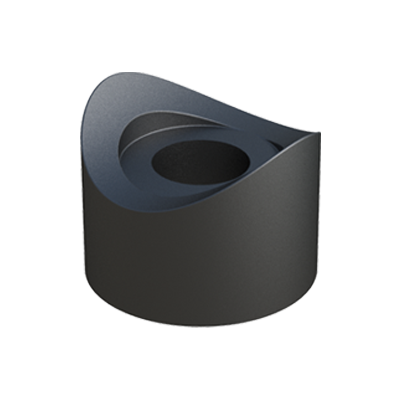

Nuestro conector <b>espaciador</b> ha sido diseñado para distanciar y conectar tubos redondos - <b>de 12 hasta 42 mm</b> - a una superficie plana.
Las referencias que empiezan por 003 están fabricadas en polietileno (LDPE) color negro, y las referencias que empiezan por 001 se fabrican en nylon (PA66) color natural y negro. Para otros colores consúltanos. <br>

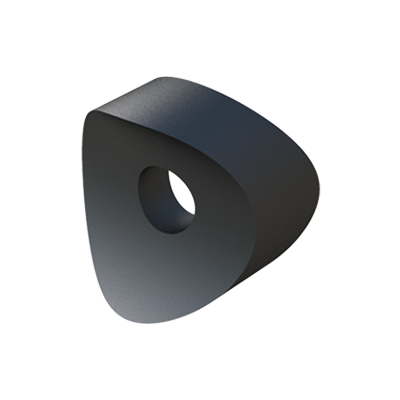

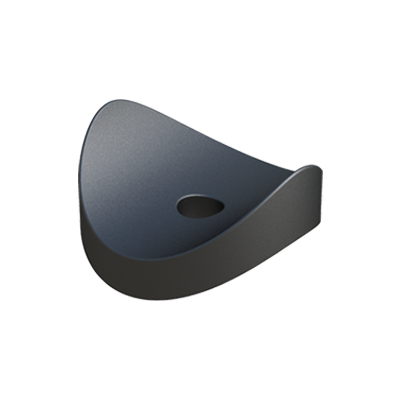

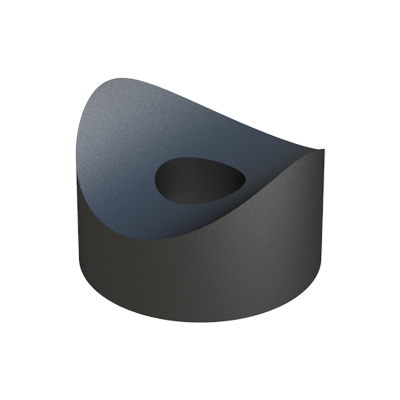

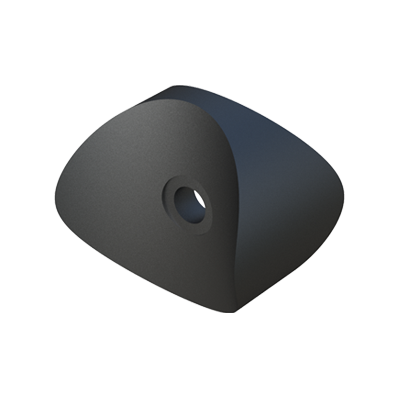

Si quiere conectar varios tubos, por favor visite nuestro grupo: <u> <a href='https://www.iscsl.es/conectores/isccn'>Conectores.</u></a>   Nuestro espaciador ha sido diseñado para distanciar y conectar tubos redondos desde 16 hasta 23 mm a una superficie plana. El espaciador es similar a nuestro grupo LTS2 pero con mas altura (h). Si quieres conectar varios tubos, por favor visita nuestro grupo: Conectores.   Nuestro espaciador-conector ha sido deseñado para unir tubos redondos en paralelo desde 12 hasta 42 mm. Disponemos de un amplio surtido de piezas para conectar tubos, visita nuestro apartado: Conectores.   Nuestro espaciador-tope ha sido diseñado para tubos redondos y su acabado es en radio. Puede utilizarse como separador y tope. Visita nuestro amplio surtido de topes.   Nuestro espaciador-conector ha sido deseñado para unir tubos redondos en cruz desde 12 hasta 42 mm. Disponemos de un amplio surtido de piezas para conectar tubos, visita nuestro apartado: Conectores.
