El conector angulado permite acoplar 2 tubos cuadrados en un ángulo de 120⁰ o 135⁰ - según referencia - y se suministra sin alma de acero (S) - conector de dos piezas. Da lugar a una conexión “invisible” de tubos con corte de inglete de 45⁰ o 60⁰ respectivamente. Consta de 1 o 2 alojamientos internos - según referencia - para tuercas hexagonales (SW 13) por si se quieren fijar los tubos al conector mediante pasadores. Para ello, se deben perforar los perfiles en la posición correspondiente. El Nylon (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.
Para versiones en diferentes espesores y/o dimensiones, póngase en contacto con nuestra oficina comercial.
 Fabricación en colores RAL

Plano PDF:
UL94:
IP:
RoHS:
Medidas expresadas en: Milímetros


Referencia
Para Tubo
Grosor Tubo
L
Ángulo (A)
Alojamiento Tuerca (SW) / Métrica (M)



Más
Info.
02300400177 25 x 25 1,50 57,00 120º SW 13
02300400178 25 x 25 1,50 55,00 135º SW 13

Es posible que además de nuestra familia THCLU, le puedan interesar estas otras familias

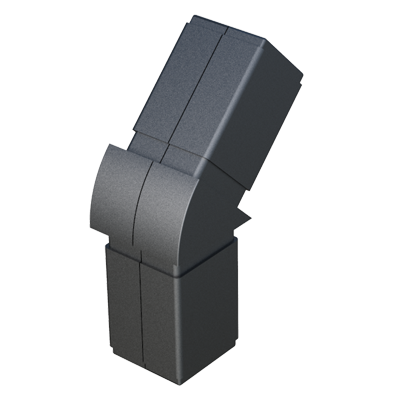

Nuestro conector <b>angulado</b> ha sido diseñado para conectar <b>2 tubos cuadrados</b> en un ángulo de <b>135⁰</b>.

Se suministra sin alma de acero (S) - conector de dos partes.

El <b>Nylon</b> (PA6) con el que está fabricado es de alta resistencia (impacto) y le ofrece - al conector - una vida útil muy larga. <br>

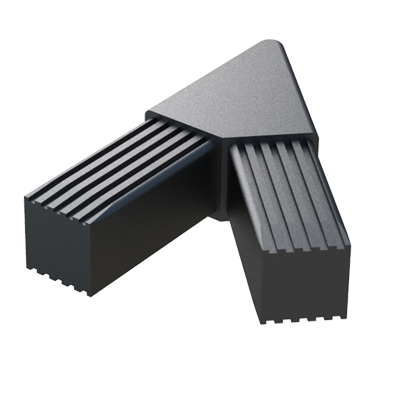

Consulte nuestra oficina comercial para versiones en diferentes espesores y/o dimensiones.   Nuestro conector <b>angulado</b> permite unir <b>2 tubos cuadrados </b> en un ángulo de <b>45⁰</b> y se suministra sin alma de acero (S) - conector de dos piezas.

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y otorga - al conector - gran resistencia al envejecimiento. <br>

Si desea información sobre otras dimensiones y/o espesores, consulte a nuestra oficina comercial.   El conector <b>articulado</b> ha sido diseñado para conectar <b>2 tubos cuadrados</b> - conector de varias piezas.

En el eje horizontal, el sistema de articulación se puede ajustar continuamente <b>desde 0⁰ hasta 60⁰</b>, <b>desde 0⁰ hasta 180⁰</b>, <b>desde 0⁰ hasta 190⁰</b>, o aún <b>desde 45⁰ hasta 200⁰</b> - según referencia.

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.

El <b>refuerzo de fibra de vidrio</b> otorga una mayor rigidez y estabilidad dimensional y térmica.

<br><br> * <i><b>Tipo 1</b></i>: Movimento de rotación libre. <br> * <i><b>Tipo 2</b></i>: Movimento de rotación con dentado interior de 15º. <br> * <i><b>Tipo 3</b></i>: Movimento de rotación con bloqueador interior en las posiciones de 0º, 90º, 180º. <br> * <i><b>Tipo 4</b></i>: Movimento de rotación con un tope bloqueador a los 180º. <br><br>

Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.   Conector <b>angulado</b> - fabricado en <b>Nylon</b> (PA6) de alta resistencia - que ha sido diseñado para conectar <b>2 tubos cuadrados</b> en un ángulo de <b>135⁰</b>.

Se suministra sin alma de acero (S) - conector de dos partes.

Si es necesario, se puede fijar el conector mediante pasadores y tuercas hexagonales (<b>SW 13</b> - alojamientos internos dispuestos para ello).

Esto implica perforar el conector en las posiciones correspondientes, asegurando una buena alineación entre pasadores y tuercas. <br>

Si requiere otras especificaciones del producto (dimensiones, espesores, etc.), contacte con nuestra oficina comercial.
