Conector 2 tubos en angulo con union visible - ISC Plastic Parts

Nuestro conector angulado permite unir 2 tubos cuadrados en un ángulo de 45⁰ y se suministra sin alma de acero (S) - conector de dos piezas. El Nylon (PA6) utilizado es de alta resistencia y otorga - al conector - gran resistencia al envejecimiento.
Si desea información sobre otras dimensiones y/o espesores, consulte a nuestra oficina comercial.

Plano PDF:
UL94:
IP:
RoHS:
Medidas expresadas en: Milímetros
Video:

Referencia	Para Tubo	Grosor Tubo	L	Ángulo (A)									Más Info.

02300400350

25 x 25

1,50

50,00

45º

Es posible que además de nuestra familia THCZZ, le puedan interesar estas otras familias

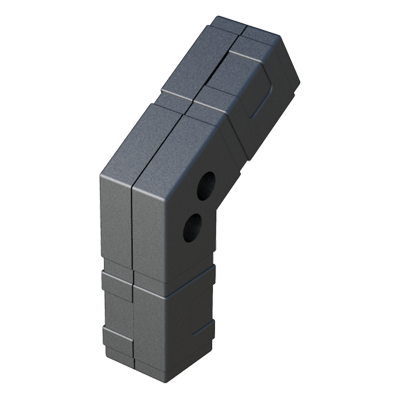

El conector <b>angulado</b> ha sido diseñado para conectar <b>2 tubos cuadrados</b> en un ángulo de 120⁰, y se suministra sin alma de acero (S) - conector de dos partes.

Da lugar a una conexión “invisible” de tuberías con corte de inglete de 60⁰.

Si es necesario, se pueden fijar los perfiles de tubo al conector con pasadores y tuercas hexagonales.

Para ello, se deben perforar los perfiles de tubo en la posición correspondiente.

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.

Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.

<p>Nuestro <b>conector articulado THCLQ</b> permite la unión de <b>2 tubos cuadrados</b> en diferentes posiciones mediante un sistema de varias piezas diseñado para ajuste angular.</p>

<p>El sistema de articulación permite dos rangos de ajuste continuo: desde <b>0° hasta 190°</b> o desde <b>45° hasta 200°</b>, según las características del sistema. El conector integra 2 cámaras cónicas para alojar tuercas hexagonales. Para ello, se deben perforar los perfiles de tubo en la posición correspondiente.</p>

<p>El sistema de articulación ofrece dos modos de funcionamiento:</p>

<p><b>Tipo 1</b>: Movimiento de rotación libre.</p>

<p><b>Tipo 2</b>: Movimiento de rotación con dentado interior de 15°.</p>

<p>El material del cuerpo puede ser de <b>PA6 (poliamida 6)</b> o de <b>PA6GF30 (poliamida 6 + 30% fibra de vidrio)</b>, según referencia. El refuerzo con fibra de vidrio en las versiones PA6GF30 aporta mayor rigidez y estabilidad dimensional y térmica.</p>

<p><i>Si la medida o cualquier otra especificación no se encuentra dentro de nuestro programa estándar, consulte a nuestra oficina comercial.</i></p>

<p><i>*La referencia 02300400165 se suministra sin montar.</i></p>

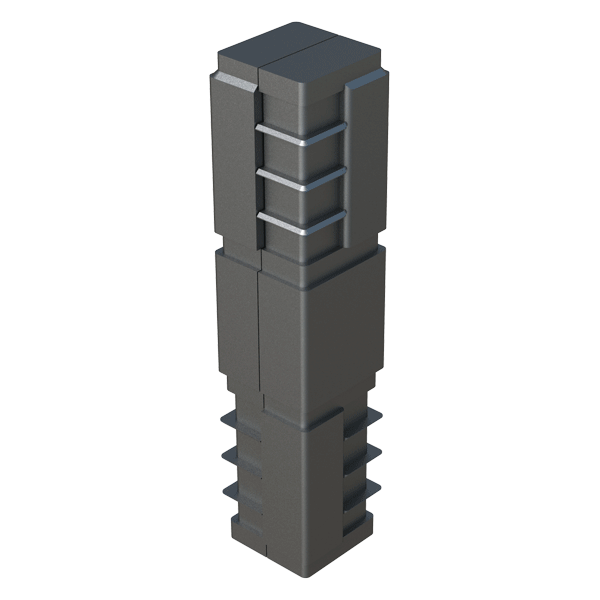

El conector en línea ha sido diseñado para conectar <b>2 tubos cuadrados</b> unidimensional y unidireccionalmente.

Se suministra <b>con</b> o <b>sin alma de acero</b> (S), o <b>de acero zincado</b> (ZCS) - conector de dos piezas.

Permite construir bastidores sometidos a <b>cargas estáticas bajas - medias</b>, o <b>altas</b> - según incorpore o no el núcleo de acero.

Si se desea integrar un refuerzo externo (remaches, pasadores, etc.), y para prevenir el efecto de la corrosión por contacto, se debe evitar perforar el alma de acero.

El <b>Nylon</b> (PA6) con el que está fabricado se caracteriza por su alta resistencia (impacto) y sus grandes propiedades ante el envejecimiento (vida útil muy larga). <br>

Si la medida o cualquier otra especificación del producto no se encuentra dentro del programa estándar, consulte a nuestra oficina comercial.

Conector <b>angulado</b> - fabricado en <b>Nylon</b> (PA6) de alta resistencia - que ha sido diseñado para conectar <b>2 tubos cuadrados</b> en un ángulo de <b>135⁰</b>.

Se suministra sin alma de acero (S) - conector de dos partes.

Si es necesario, se puede fijar el conector mediante pasadores y tuercas hexagonales (<b>SW 13</b> - alojamientos internos dispuestos para ello).

Esto implica perforar el conector en las posiciones correspondientes, asegurando una buena alineación entre pasadores y tuercas. <br>

Si requiere otras especificaciones del producto (dimensiones, espesores, etc.), contacte con nuestra oficina comercial.
