Descripción y características
Nuestros separadores de placas sustituyen de forma práctica los soportes habituales que usan tornillos. Permite la fijación de placas entre sí o con otros elementos. Uno de los extremos de fácil extracción permite la sustitución rápida del panel. Muy útil para elementos que se deban poder extraer con frecuencia.
Posibilidad de Tintado Imágenes y planos técnicos

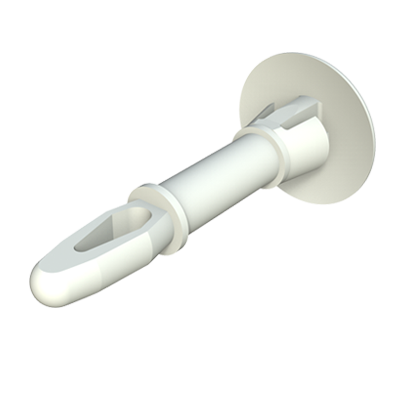

Vista del producto
Plano técnico
Vídeo
Referencias y dimensiones de Separador de placas
| Referencia | L |
Agujero panel Anclaje 1 |
Agujero panel Anclaje 2 |
Grosor panel 1 |
Grosor panel 2 |
H1 / H2 |
A1 / A2 |
C / D |
Más Info. |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 03501400060 | 5,00 | 6,50 | 4,00 | 1,60 a 2,00 | 1,60 | 1,50 / 10,10 | 10,20 / 4,50 | 2,50 / 5,00 | |||||
| 01301400100 | 6,40 | 4,75 | 3,18 | 1,50 a 1,60 | 1,57 | · / 8,70 | 9,50 / 3,70 | 2,00 / · | |||||
| 01301400101 | 6,40 | 4,75 | 3,18 | 1,50 a 1,60 | 1,57 | · / 4,80 | 9,50 / 4,37 | 2,80 / · | |||||
| 00101100209 | 6,50 | 4,75 | 3,18 | 1,50 a 1,60 | 1,50 a 1,60 | 1,52 / 8,74 | 9,53 / 3,70 | 2,00 / 4,35 | |||||
| 01301400103 | 7,90 | 4,75 | 3,18 | 1,50 a 1,60 | 1,57 | 1,20 / 8,70 | 9,50 / 3,70 | 2,00 / · | |||||
| 00101100210 | 9,50 | 4,75 | 3,18 | 1,50 a 1,60 | 1,50 a 1,60 | 1,52 / 8,75 | 9,53 / 3,80 | 2,00 / 4,50 | |||||
| 01301400130 | 9,50 | 6,00 | 4,00 | 1,60 | 0,80 a 1,20 | 1,50 / 10,20 | 10,00 / 4,45 | 2,50 / 5,00 | |||||
| 03501400050 | 9,65 | 4,75 | 3,18 | 1,50 a 1,60 | 1,60 | 1,40 / 8,70 | 9,50 / 3,53 | 2,00 / 4,20 | |||||
| 01301400051 | 12,70 | 6,00 | 4,00 | 1,60 | 0,80 a 1,20 | · / 10,20 | 10,00 / 4,45 | 2,50 / · | |||||
| 03501400100 | 15,95 | 5,40 | 4,00 | 1,20 a 2,00 | 1,60 | 1,50 / 10,00 | 12,70 / 4,50 | 4,80 / 2,50 | |||||
| 00101100240 | 16,00 | 5,40 | 4,00 | 1,50 a 1,60 | 1,50 a 1,60 | 1,60 / 10,31 | 12,80 / 4,50 | 2,35 / 5,20 |
