Se puede adaptar nuestro embelledor negro o cromado LRS a los pies niveladores de métrica M8. Algunas medidas están disponibles con la base en acero.

Material: PA6 - S
Colores estándar: Negro / Fabricación en colores RAL
UL94:
IP:
RoHS:
Medidas expresadas en: Milímetros
Plano PDF:


Referencia
Rosca Métrica (M)
L
H
D / SW
Rosca Útil
h
Apto Embellecedor LRS
Con Base Acero

PDF
3D IGS
Añadir
00301200414 M8 20,00 8,90 25,00 / 19,00 17,90 4,60
00301200422 M8 20,00 9,00 30,00 / 24,00 15,70 4,50
00301201439 M8 20,00 11,30 34,00 / 24,00 15,70 4,50
00301200415 M8 30,00 8,90 25,00 / 19,00 25,70 4,60
00301200423 M8 30,00 9,00 30,00 / 24,00 26,60 4,50
00301201440 M8 30,00 11,30 34,00 / 24,00 26,60 4,50
00301200416 M8 40,00 8,90 25,00 / 19,00 35,80 4,60
00301200424 M8 40,00 9,00 34,00 / 24,00 36,60 4,50
00301200417 M8 50,00 8,90 25,00 / 19,00 45,80 4,60
00301200425 M8 50,00 9,00 30,00 / 24,00 45,20 4,50
00301200418 M10 20,00 8,70 25,00 / 19,00 16,90 5,00
00301200426 M10 20,00 9,00 30,00 / 24,00 17,00 4,50
00301201441 M10 20,00 11,30 34,00 / 24,00 17,00 4,50
00301200419 M10 30,00 8,70 25,00 / 19,00 25,20 5,00
00301200427 M10 30,00 9,00 30,00 / 24,00 24,80 4,50
00301201442 M10 30,00 11,30 34,00 / 24,00 24,80 4,50
00301200420 M10 40,00 8,70 25,00 / 19,00 34,50 5,00
00301200428 M10 40,00 9,00 30,00 / 24,00 34,40 4,50
00301200421 M10 50,00 8,70 25,00 / 19,00 45,20 5,00
00301200429 M10 50,00 9,00 30,00 / 24,00 45,10 4,50

Es posible que además de nuestra familia LKL, le puedan interesar estas otras familias

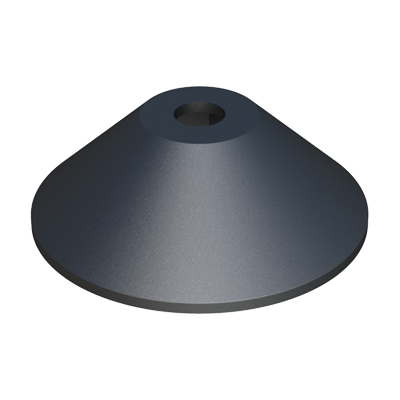

Nuestro embellecedor se adapta a nuestros pies niveladores LKL de métrica 8.
