Nuestras conteras para tubos rectangulares tienen 2 cavidades para poder alojar un eje (por ejemplo una rueda). Las cavidades permiten introducir tuercas hexagonales. Suministramos la pieza sin tuercas, con una tuerca arriba, con una tuerca abajo, o con 2 tuercas.
 Fabricación en colores RAL

Plano PDF:
UL94:
IP:
RoHS:
Medidas expresadas en: Milímetros


Referencia
Para Tubo (D x B)
Grosor Tubo
SW / M
L
H



Más
Info.
02300900132 30 x 20 1,50 13 37,00 5,00
02300900127 40 x 20 1,50 13 36,00 5,00
02300900133 40 x 20 2,00 13 38,50 5,00
02300900134 40 x 30 2,00 17 39,00 5,00
02300900135 50 x 25 1,20 a 1,60 17 39,00 5,00
02300900130 50 x 25 1,20 a 1,60 19 37,00 5,00
02300900136 50 x 25 2,00 17 39,50 5,00
02300900137 50 x 30 2,00 17 37,00 5,00
02300900138 60 x 30 2,00 17 38,50 5,00
02300900131 60 x 30 2,00 19 35,00 5,00

Es posible que además de nuestra familia SCAAB, le puedan interesar estas otras familias

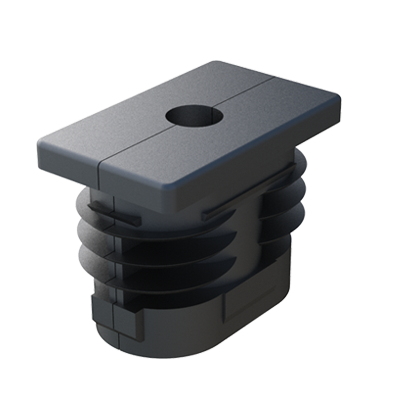

Nuestras conteras para tubo rectangular tienen una tuerca insertada durante el proceso de inyección. Están disponibles para tubos cuadrados:LJ, redondos:LJRL, y para tubos triangulares: LJZZ. Se usan con nuestros Niveladores, visita nuestra gama.   Nuestras conteras para tubo rectangular, están diseñadas en 2 partes con una tuerca hexagonal roscada incorporada en el conjunto. Están disponibles para tubos cuadrados: LJV. Se usan con nuestros Niveladores, visita nuestra gama.   Nuestro pie nivelador tiene una base moleteada/base grafilada para facilitar su manipulado.   Nuestro pie nivelador LHVT ofrece las siguientes características:
<br><br>
* <b>Base giratoria</b> (el espárrago queda liberado de la base de plástico lo que le confiere un <b>ángulo máximo de 3º</b>.)
<br>
* El espárrago roscado es un tornillo de cabeza hexagonal zincado (DIN558-4.6-A2F). La cabeza hexagonal se convierte en una <b>tuerca que ayuda a nivelar el pie una vez colocado en el elemento</b>.
<br>
* El espárrago roscado se une a la base de plástico mediante un tornillo Torx T20 o Pozidriv 2 (Máx. Tor. 3.4Nm), lo que <b>permite roscar el nivelador con un destornillador</b>.
<br>
* No es aconsejable para cargas excesivas (ver resistencias en la tabla)
<br>
* Posibilidad de fabricación en otras longitudes de rosca, en acero inoxidable y en colores especiales RAL, consúltenos,
