Nuestras conteras para tubo rectangular, están diseñadas en 2 partes con una tuerca hexagonal roscada incorporada en el conjunto. Están disponibles para tubos cuadrados: LJV. Se usan con nuestros Niveladores, visita nuestra gama.
  Fabricación en colores RAL

Plano PDF:
UL94:
IP:
RoHS:
Medidas expresadas en: Milímetros
Video:

LJVZ
LJVZ

Referencia
Para Tubo
Grosor Tubo
Rosca Métrica
h
D x B
H
d1 x b1
L



Más
Info.
00300400341 25 x 20 1,50 M8 6,40 25,20 x 20,20 5,00 22,00 x 18,70 33,50
00300400342 40 x 25 2,00 M8 6,40 40,00 x 25,00 5,00 35,70 x 22,00 33,50
00300400343 45 x 25 1,50 M10 8,00 45,00 x 24,00 5,00 42,50 x 22,00 22,50
00300400728 50 x 30 1,50 M10 5,00 / 30,90 50,20 x 30,10 5,00 46,00 x 28,20 46,70 x 27,00
00300400344 60 x 25 2,00 M8 6,40 60,00 x 25,20 5,00 56,30 x 21,30 33,50
00300400345 60 x 25 2,00 M10 8,00 60,00 x 25,20 5,00 56,30 x 21,30 33,50
00300400346 70 x 30 2,00 M10 8,00 70,00 x 30,10 5,00 67,40 x 28,00 33,50
00300400347 80 x 30 1,50 M10 8,00 80,00 x 30,00 5,00 76,00 x 39,30 33,50

Es posible que además de nuestra familia LJVZ, le puedan interesar estas otras familias

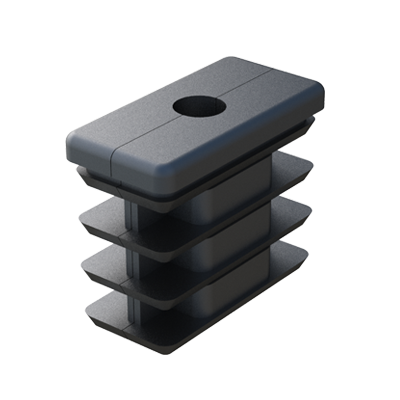

Nuestras conteras para tubo rectangular tienen una tuerca insertada durante el proceso de inyección. Están disponibles para tubos cuadrados:LJ, redondos:LJRL, y para tubos triangulares: LJZZ. Se usan con nuestros Niveladores, visita nuestra gama.   Nuestras conteras para tubos rectangulares tienen 2 cavidades para poder alojar un eje (por ejemplo una rueda). Las cavidades permiten introducir tuercas hexagonales. Suministramos la pieza sin tuercas, con una tuerca arriba, con una tuerca abajo, o con 2 tuercas.   <p>Nuestro <b>pie nivelador LKR</b> incorpora una <b>base grafilada</b> que facilita el manipulado durante el ajuste, montaje o sustitución.</p> <p>Las versiones M5 se fabrican en <b>LDPE</b>, mientras que las medidas restantes se producen en <b>PA6</b>. El espárrago está fabricado en <b>acero zincado</b>.</p> <p>Adecuado para aplicaciones industriales, mobiliario técnico y equipamiento comercial donde se requiere nivelación mediante rosca métrica.</p> <p>· <b>Rosca métrica:</b> M5, M6, M8 y M10<br> · <b>Diámetro de base:</b> 20 a 45 mm<br> · <b>Longitud:</b> 16 a 56 mm<br>   Nuestro pie nivelador LHVT ofrece las siguientes características: <br><br> * <b>Base giratoria</b> (el espárrago queda liberado de la base de plástico lo que le confiere un <b>ángulo máximo de 3º</b>.) <br> * El espárrago roscado es un tornillo de cabeza hexagonal zincado (DIN558-4.6-A2F). La cabeza hexagonal se convierte en una <b>tuerca que ayuda a nivelar el pie una vez colocado en el elemento</b>. <br> * El espárrago roscado se une a la base de plástico mediante un tornillo Torx T20 o Pozidriv 2 (Máx. Tor. 3.4Nm), lo que <b>permite roscar el nivelador con un destornillador</b>. <br> * No es aconsejable para cargas excesivas (ver resistencias en la tabla) <br> * Posibilidad de fabricación en otras longitudes de rosca, en acero inoxidable y en colores especiales RAL, consúltenos,
