El conector articulado ha sido diseñado para conectar 4 tubos cuadrados - conector de varias piezas. En el eje horizontal, el sistema de articulación se puede ajustar continuamente desde 0⁰ hasta 180⁰, o desde 0⁰ hasta 190⁰ - según referencia. La espiga vertical puede girar alrededor de su propio eje, pero no se puede inclinar. También se puede reemplazar para conectar tubos de dimensiones y geometrías distintas. El Nylon (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.

* Tipo 1: Movimento de rotación libre.
* Tipo 3: Movimento de rotación con bloqueador interior en las posiciones de 0º, 90º, 180º.
* Tipo 4: Movimento de rotación con un tope bloqueador a los 180º.

Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro de nuestro programa estándar.
 Fabricación en colores RAL

Plano PDF:
UL94:
IP:
RoHS:
Medidas expresadas en: Milímetros


Referencia
Para Tubo
Grosor Tubo
L / H
Ángulo (A) [Tipo]



Más
Info.
02300400218 25 x 25 1,50 38,00 / 42,00 0º a 190º [1]
02300400219 25 x 25 1,50 38,00 / 42,00 0º a 180º [4]
02300400228 40 x 40 2,00 49,00 / 42,50 0º a 180º [3]

Es posible que además de nuestra familia THCCC, le puedan interesar estas otras familias

Conector <b>articulado</b> - de <b>Nylon</b> (PA6) de alta resistencia - diseñado para ensamblar <b>4 tubos cuadrados</b> - conector de varias piezas.

El sistema de articulación se puede ajustar continuamente <b>desde 0⁰ hasta 190⁰</b> o <b>desde 45⁰ hasta 200⁰</b> - según referencia (eje horizontal).

Las espigas del eje vertical pueden girar alrededor de su propio eje, pero no se pueden inclinar.

También se pueden remplazar para conectar tubos de dimensiones y formas diferentes.

Las espigas horizontales integran un alojamiento para tuerca hexagonal (<b>SW 10</b> o <b>SW 13</b> - según referencia) para poder fijar los tubos al conector - si se requiere.

<br><br> * <i><b>Tipo 1</b></i>: Movimento de rotación libre. <br><br>

Si las especificaciones que busca no se encuentran dentro del programa estándar del producto, consulte con nuestra oficina comercial.   El conector <b>expansor</b> está diseñado para conectar <b>2 tubos cuadrados</b> unidireccionalmente.


Consta de 1 o 2 cavidades internas (según referencia) para el alojamiento de tuercas hexagonales (<b>SW 10</b>, <b>SW 13</b>, <b>SW 17</b> o <b>SW 19</b> - según referencia) - conector de dos partes.

Se suministra <b>sin tuercas</b>, <b>con una tuerca arriba</b>, <b>con una tuerca abajo</b> o <b>con ambas tuercas</b>.

Al roscar, el conector - expansor tracciona contra la pared interna del tubo y genera una fuerte presión, que refuerza - en gran medida - la resistencia del conjunto.

Para evitar posibles deformaciones de la sección, se recomienda emplear tubos de calidad (tolerancias, acabados, soldadura…) y realizar ensayos con muestras.

Está fabricado en <b>Nylon</b> (PA6) de alta resistencia y se puede combinar con conectores articulados para generar conexiones de tubos con diferentes dimensiones y geometrías. <br>

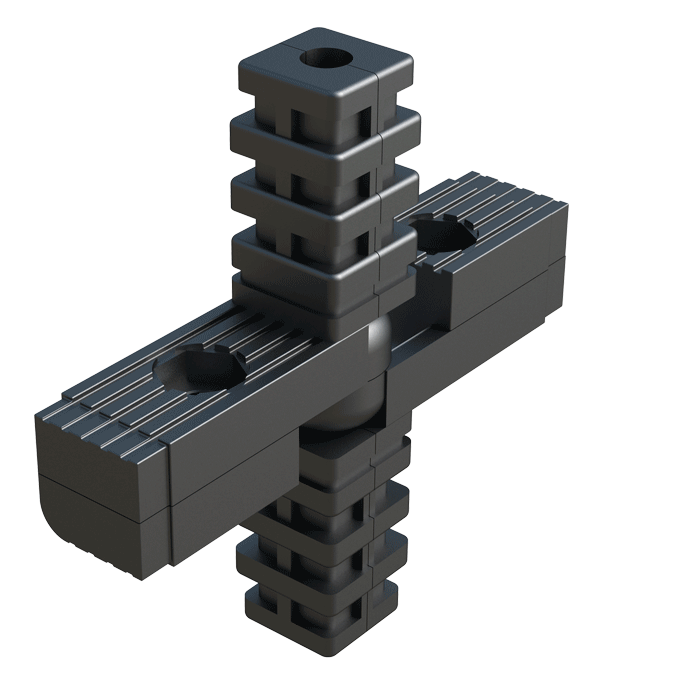

Para otras especificaciones del producto - que no se reflejen en el programa estándar - póngase en contacto con nuestra oficina comercial.   Nuestro conector <b>articulado</b> ha sido diseñado para conectar <b>4 tubos cuadrados</b> - conector de varias piezas.

Longitudinalmente, el sistema de articulación se puede ajustar continuamente <b>desde 60⁰ hasta 300⁰</b>.

Los conectores - expansores de las espigas verticales pueden girar alrededor de su propio eje, pero no se pueden inclinar.

A su vez, se pueden reemplazar para conectar tubos de dimensiones y secciones diferentes.

Si se quiere reforzar el conector, se pueden fijar las espigas horizontales al tubo mediante tuercas hexagonales (<b>SW 13</b>), y perforando los perfiles en la posición correspondiente.

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y otorga - al conector - una larga vida útil.

<br><br> * <i><b>Tipo 1</b></i>: Movimento de rotación libre. <br><br>

Contacte con nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro del programa estándar.
