Nuestro conector articulado ha sido diseñado para conectar 3 tubos redondos - conector de varias piezas. En el eje horizontal, el sistema de articulación se puede ajustar continuamente desde 45⁰ hasta 200⁰. La espiga vertical puede girar alrededor de su propio eje, pero no se puede inclinar, y se puede reemplazar para conectar tubos de dimensiones y formas diferentes. El Nylon (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento. Si busca la pieza para 4 tubos: SROC, o para 2 tubos: SROBL.

* Tipo 1: Movimiento de rotación libre. .

Póngase en contacto con nuestra oficina comercial si la media o cualquier otra especificación del producto no se encuentra dentro del programa estándar.
 Fabricación en colores RAL

Plano PDF:
UL94:
IP:
RoHS:
Medidas expresadas en: Milímetros


Referencia
Para Tubo
Grosor Tubo
L
H
Ángulo (A) [Tipo]



Más
Info.
02300400246 30,00 2,00 40,00 42,00 45º a 200º [1]
02300400247 30,00 3,00 40,00 42,00 45º a 200º [1]

Es posible que además de nuestra familia SROY, le puedan interesar estas otras familias

Nuestro conector <b>articulado</b> ha sido diseñado para conectar <b>2 tubos redondos</b> - conector de varias piezas.

El sistema de articulación se puede ajustar continuamente <b>desde 45⁰ hasta 200⁰</b> o <b>desde 40⁰ hasta 190⁰</b> - según referencia.

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.

Si busca una conexión articulada de 3 tubos: SROY, o para 4 tubos: SROC.

<br><br> * <i><b>Tipo 1</b></i>: Movimiento de rotación libre. <br><br>

Para otras especificaciones del producto - que no se reflejen en el programa estándar - contacte con nuestra oficina comercial.   Conector en T diseñado para unir <b>3 tubos redondos</b>.

 Se suministra <b>con</b> o <b>sin alma de acero</b> (S) - conector de dos partes.

Permite construir estructuras sometidas a <b>cargas estáticas bajas - medias</b> o <b>altas</b> - según incorpore o no el núcleo de acero y con una correcta distribución de los pesos.

En caso de querer reforzar el conector mediante pasadores y tornillería, se debe evitar perforar el núcleo de acero para prevenir la corrosión por contacto.

El <b>Nylon</b> (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento. <br>

Para otras especificaciones del producto - que no se reflejen en el programa estándar - contacte con nuestra oficina comercial.   Los conectores <b>expansores</b> LJREA - fabricados en <b>Nylon</b> (PA6) de alta resistencia - se componen de dos partes que pueden alojar 1 o 2 tuercas.

El conector - expansor actúa girando los tubos (en el caso de 2 tubos en línea, uno de ellos incorporará un tornillo hexagonal M8 y el otro 1 o 2 tuercas) con lo que la tuerca expande la cavidad y el conector se presiona contra la pared interna del tubo, asegurando una buena fijación.

La resistencia resultante dependerá en gran medida de las propiedades del tubo (tolerancias, acabados, soldadura...) y de su par de apriete.

En cualquier caso, recomendamos realizar ensayos con muestras.

Para <b>conectar 2 tubos de forma transversal</b>, es posible hacerlo con aquellas referencias aptas para poderse montar con el <b>adaptador SAB</b> (referencias de M8/SW13). <br>

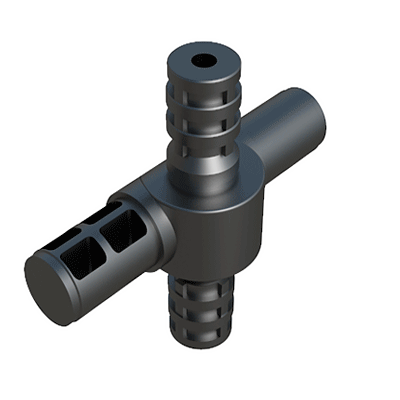

Accediendo al link al final del listado podrá seleccionar el adaptador SAB más idóneo.   El conector <b>articulado</b> - de <b>Nylon</b> (PA6) de alta resistencia - permite conectar <b>4 tubos redondos</b> - conector de varias piezas.

Horizontalmente, el sistema de articulación se puede ajustar continuamente desde <b>45⁰ hasta 200⁰</b>.

Las espigas del eje vertical pueden girar alrededor de su propio eje, pero no se puede inclinar.

También se puede reemplazar para conectar tubos de dimensiones y geometrías distintas.

Si busca la pieza para 3 tubos: SROY, o para 2 tubos: SROBL. <br><br>

* <b><i>Tipo 1</i></b>: Movimiento de rotación libre.<br><br>

Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro del programa estándar.
