Descripción y características

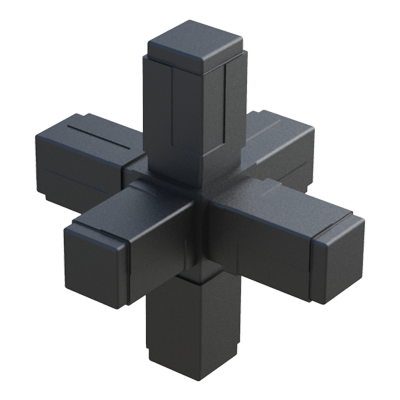

Nuestro conector en B ha sido diseñado para conectar 6 tubos cuadrados y se suministra con o sin alma de acero (S), de acero zincado (ZCS) o de acero inoxidable (SS) - conector de dos piezas. Permite construir bastidores sometidos a cargas estáticas bajas - medias o altas - según incorpore o no el núcleo de acero y con una adecuada distribución de los pesos. De querer reforzar el conector (remaches, pasadores…), se debe evitar perforar el núcleo de acero para prevenir la corrosión por contacto. El Nylon (PA6) utilizado es de alta resistencia y se caracteriza por una vida útil muy larga y gran resistencia al envejecimiento.Contacte con nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro del programa estándar.
Imágenes y planos técnicos
Vista del producto
Plano técnico
Vídeo
Referencias y dimensiones de Conector 6 tubos en B con alojamiento para alma metálica
| Referencia | Para Tubo |
Grosor Tubo |
L |
H |
Más Info. |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 00201206447 | 20 x 20 | 1,50 | 36,00 | 20,00 | |||||||||
| 00201206457 | 25 x 25 | 1,50 | 52,00 | 25,00 | |||||||||
| 00201206465 | 30 x 30 | 2,00 | 47,00 | 30,00 |
