Descripción y características

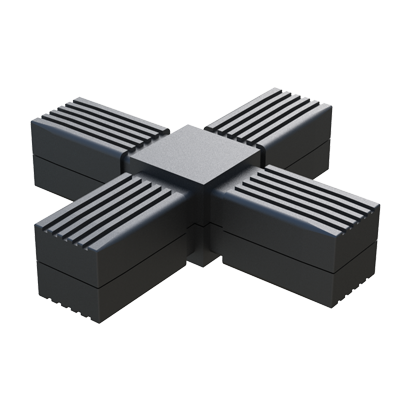

Conector en X - de Nylon (PA6) de alta resistencia - diseñado para unir 4 tubos cuadrados. Se suministra sin alma de acero (S) - conector de una sola pieza. Permite construir bastidores sometidos a cargas estáticas bajas - medias (con una correcta construcción y distribución de pesos).Consulte a nuestra oficina comercial si la medida o cualquier otra especificación del producto no se encuentra dentro del programa estándar.
Imágenes y planos técnicos
Vista del producto
Plano técnico
Vídeo
Referencias y dimensiones de Conector 4 tubos en X
| Referencia | Para Tubo |
Grosor Tubo |
L |
H |
Más Info. |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02300400212 | 13,50 x 13,50 | 1,25 | 20,00 | 13,00 | |||||||||
| 02300900174 | 20 x 20 | 1,50 | 32,00 | 20,00 | |||||||||
| 02300900175 | 25 x 25 | 1,50 | 49,00 | 25,00 | |||||||||
| 02300900176 | 25 x 25 | 2,00 | 40,00 | 25,00 | |||||||||
| 02300900162 | 30 x 30 | 1,50 | 50,00 | 30,00 | |||||||||
| 02300900169 | 40 x 40 | 2,00 | 55,00 | 40,00 |

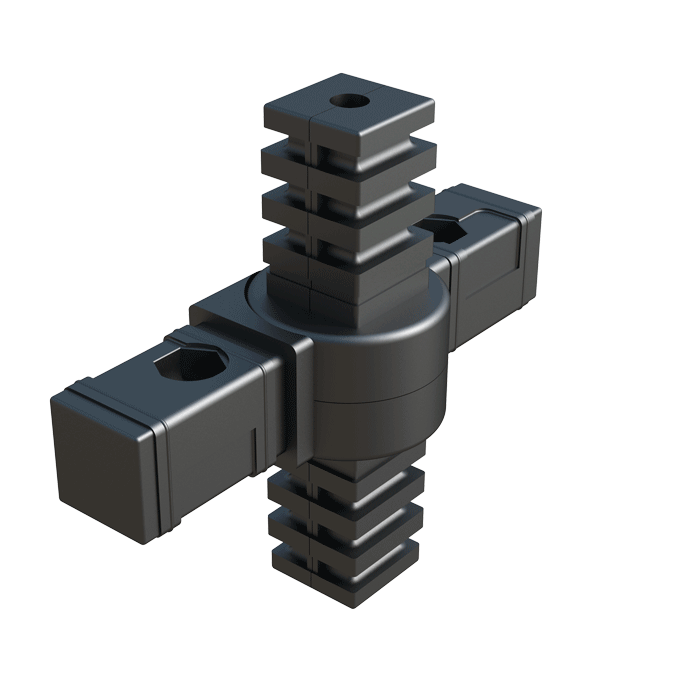

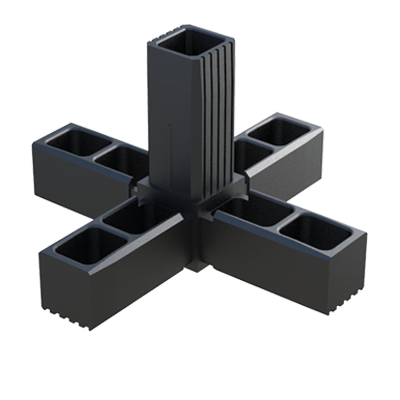

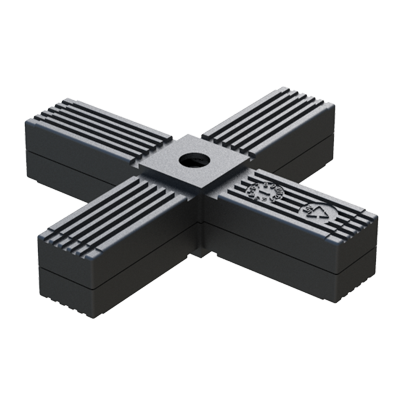

Es posible que además de nuestra familia THCXB, le puedan interesar estas otras familias
