Nuestro Clip-remache reutilizable LSBN es de fácil y rápida instalación ya que permite fijar 2 elementos realizando una leve presión y se desinstala cómodamente empleando un destornillador Phillips.
Estos remaches Push Lock son muy versátiles, por lo que se pueden usar en una gran multitud de aplicaciones, sobre todo en la industria eléctrica y automotriz.
El agujero de instalación varía entre los 5,00 mm hasta los 11,00 mm y acepta distintos grosores de panel. Se fabrican en Poliamida (UL94V2) o en POM (UL94HB) en algunas referencias.
En el acabado y diseño de las diferentes referencias puede haber diferencias, que no afectan a su funcionalidad. Por este motivo, aconsejamos descargar el plano individual de la pieza seleccionada.

Plano PDF:
UL94: V2
IP:
RoHS:
Medidas expresadas en: Milímetros

Referencia	Agujero panel	Grosor panel	H	D / D1	B	L	d	Tipo de cabeza					Más Info.

50001000097	5,00	4,00 a 6,00	2,30	10,10 / 5,95	1,80	13,30	4,90	Phillips
01300100293	6,10 a 6,20	2,00 a 4,50	2,00	14,00 / 9,90	1,90	·	6,00	Phillips
50001000099	6,30	2,50 a 8,00	3,50	17,55 / 9,75	2,85	22,90	6,50	Phillips
50001000100	6,30	2,50 a 8,00	3,70	15,70 / 9,80	3,00	23,00	6,55	Phillips
50001000112	6,30	2,50 a 8,00	3,80	25,40 / 9,60	3,30	23,00	6,50	Phillips
50001000113	6,30	2,50 a 8,00	3,00	15,20 / 10,00	3,50	22,90	6,00	Phillips
50001000114	6,30	9,00 a 11,00	3,70	25,40 / 10,00	3,00	25,00	·	Phillips
00301300003	6,30 a 6,80	2,50 a 8,00	3,50	17,80 / 9,80	3,10	22,90	6,50	Phillips
00301300004	6,30 a 6,80	2,50 a 8,00	3,80	15,40 / 9,80	3,05	22,80	6,50	Phillips
50001000115	6,35 x 6,35	3,60 a 4,40	3,20	12,5 x 12,5 / 6,50	3,00	16,40	·	Phillips
01300100290	6,50	4,00 a 11,00	3,00	18,40 / 9,90	2,80	25,40	6,30	Phillips
50001000116	7,00	13,50 a 16,50	4,00	12,70 / ·	3,00	30,50	·	Phillips
50001000101	7,90	3,50 a 8,00	3,60	14,75 / 9,65	2,90	19,90	7,90	Phillips
01300100291	8,00	3,50 a 4,50	3,00	20,00 / 9,50	2,70	20,30	8,50	Phillips
00301300005	8,00 a 8,50	3,50 a 8,50	3,40	14,95 / 9,60	2,70	20,00	7,90	Phillips
01300100292	10,00	6,00 a 11,00	3,40	21,60 / 9,80	3,20	25,80	10,50	Phillips
50001000117	10,00	6,00 a 9,00	2,70	20,00 / 14,00	2,20	13,90	·	Phillips
50001000118	10,40	4,00 a 7,00	3,50	21,50 / ·	2,20	25,60	·	Phillips
50001000119	11,00	6,00 a 9,00	2,62	21,00 / 10,00	2,60	25,00	10,50	Phillips

Es posible que además de nuestra familia LSBN, le puedan interesar estas otras familias

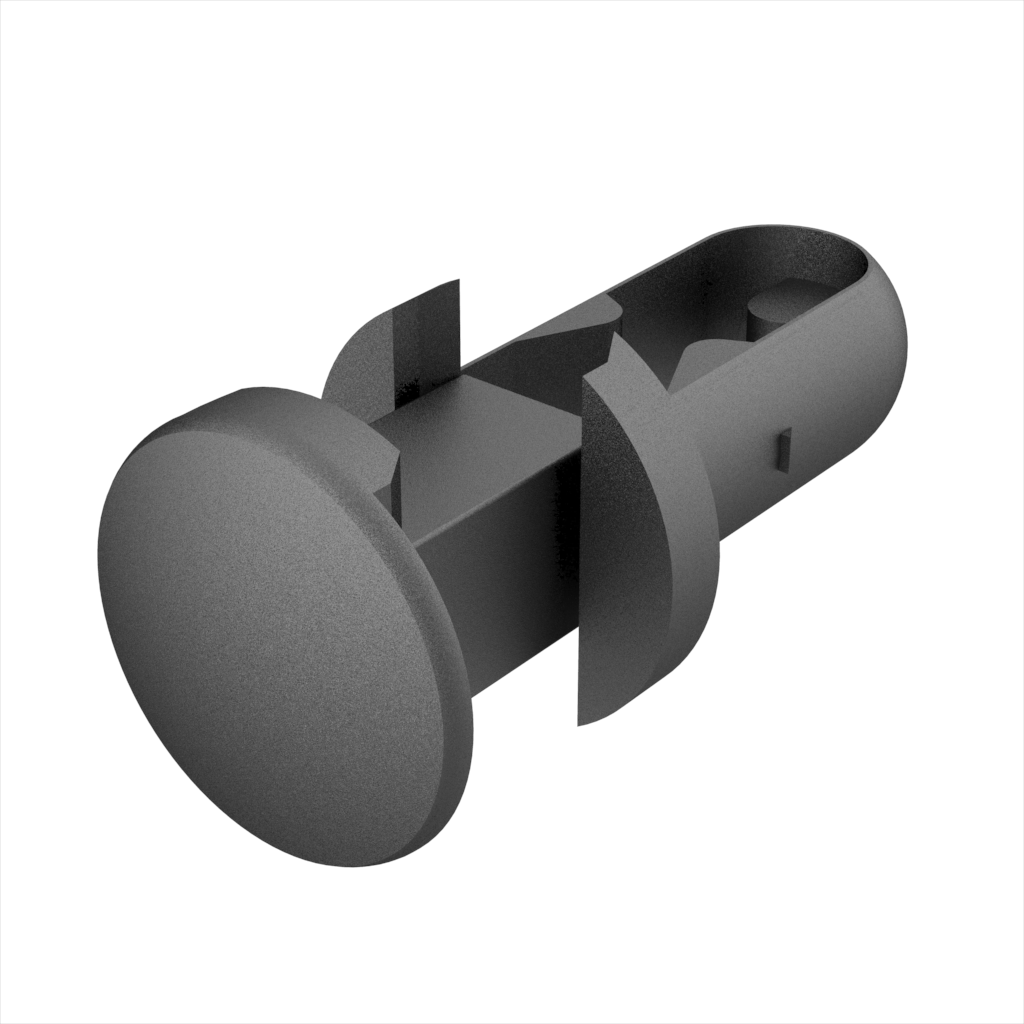

Este remache de 2 elementos está indicado para el ensamblaje de paneles. Una vez colocado en el agujero, se remacha golpeando la cabeza de la pieza con un martillo o herramienta de impacto. Se puede retirar extrayendo la cabeza (reutilizable).

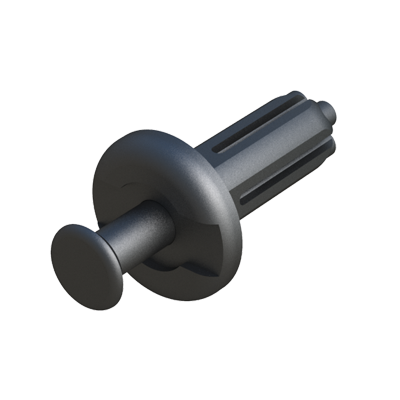

Este remache panel de dos elementos es de fácil extracción, retirando primero la cabeza, se puede extraer la pieza entera. El cuerpo incorpora un rebaje bajo la cabeza para su extracción mediante un pequeño destornillador u objeto similar, e incluso con la uña (reutilizable).

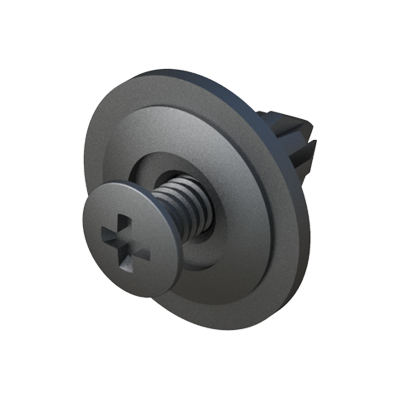

Remache que asegura una resistente unión en su ensamblaje. Tras colocarlo, mediante un golpe o roscando la cabeza phillips, se expanden las patillas. Se puede extraer mediante un destornillador phillips y reutilizarlo.
