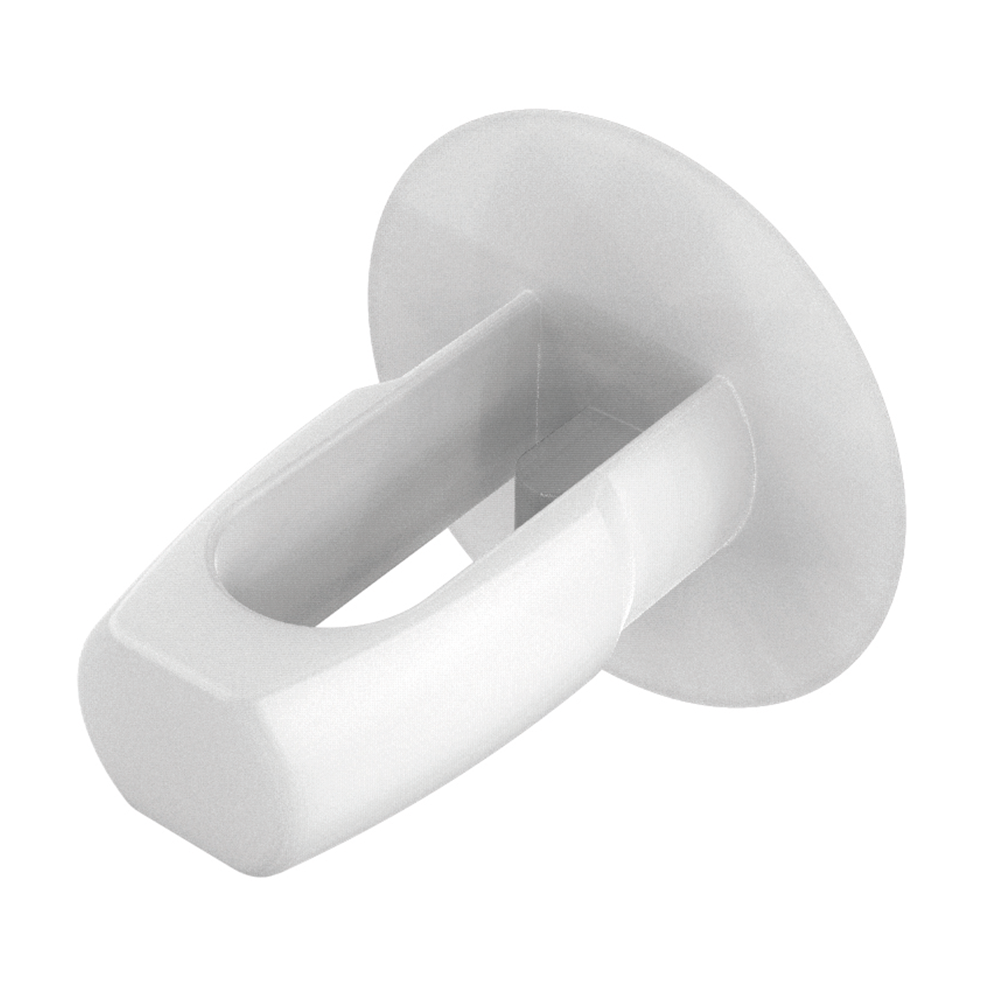

Clip de nuevo diseño que asegura una óptima sujeción sin holgura mediante su interior en forma de cerradura, que permite el plegado total del interior de la pieza mediante la simple presión de un dedo. La punta en forma de proyectil se inserta fácilmente en el orificio.

Plano PDF:
UL94:   V2
IP:
RoHS:
Medidas expresadas en: Milímetros
Video:


Referencia
Agujero panel (A)
Grosor panel (G)
D
C
L
B



Más
Info.
00100300145 3,18 2,36 6,35 1,40 7,00 4,10
00100300146 3,18 3,18 6,35 1,20 8,00 4,10
00100300147 3,18 3,96 6,35 1,40 8,60 4,10
00100300148 3,18 4,78 6,35 1,30 9,50 4,10
00100300149 3,18 5,56 6,35 1,30 10,40 4,10
00100300150 3,18 6,35 6,35 1,30 11,20 4,10
00100300151 3,96 2,36 7,94 1,40 8,40 5,10
00100300152 3,96 3,18 7,94 1,40 9,00 5,10
00100300153 3,96 3,96 7,94 1,30 9,80 5,10
00100300154 3,96 4,75 7,94 1,30 10,70 5,10
00100300155 3,96 5,54 7,94 1,50 11,50 5,10
00100300156 3,96 6,35 7,94 1,40 12,40 5,10
00100300157 3,96 7,14 7,94 1,40 13,30 5,10
00100300158 3,96 7,92 7,94 1,50 14,00 5,10
00100300159 3,96 8,71 7,94 1,40 14,80 5,10
00100300160 3,96 9,53 7,94 1,40 15,20 5,10
00100300161 4,75 2,36 7,94 1,50 9,40 6,10
04100100055 4,75 3,18 7,92 1,60 10,20 6,00
00100300162 4,75 3,18 7,94 1,50 10,50 6,10
00100300163 4,75 3,96 7,94 1,50 11,10 6,10
00100300164 4,75 4,75 7,94 1,50 11,70 6,10
00100300165 4,75 5,56 7,94 1,40 12,60 6,10
00100300166 4,75 6,35 7,94 1,50 13,30 6,10
00100300572 4,75 6,35 11,89 1,50 13,30 6,10
00100300167 4,75 7,14 7,94 1,40 14,20 6,10
00100300168 4,75 7,95 7,94 1,40 15,00 6,10
00100300169 4,75 8,74 7,94 1,60 15,80 6,10
00100300170 4,75 9,53 7,94 1,50 18,00 6,10
00100300171 5,56 2,36 8,73 1,50 10,60 7,10
00100300172 5,56 3,18 8,73 1,40 11,50 7,10
00100300173 5,56 3,96 8,73 1,50 12,20 7,10
00100300174 5,56 4,75 8,73 1,30 13,30 7,10
00100300175 5,56 5,56 8,73 1,50 14,00 7,10
00100300176 5,56 6,35 8,73 1,30 14,70 7,10
00100300177 5,56 7,14 8,73 1,40 15,50 7,10
00100300178 5,56 7,92 8,80 1,40 16,30 7,15
04100100064 5,56 7,92 8,80 1,50 16,25 7,00
00100300595 5,56 8,74 8,73 1,50 17,00 7,10
00100300720 5,56 9,53 8,74 1,50 17,80 7,10
00100300179 6,35 2,36 12,70 1,40 11,60 8,10
00100300180 6,35 3,18 12,80 1,30 12,70 8,10
00100300181 6,35 3,96 12,70 1,40 13,30 8,10
00100300182 6,35 4,75 12,70 1,50 14,30 8,10
00100300183 6,35 5,56 12,70 1,30 15,10 8,10
00100300184 6,35 6,35 12,70 1,30 15,70 8,00
00100300185 6,35 7,14 12,70 1,40 16,60 8,10
00100300186 6,35 7,92 12,70 1,30 17,30 8,10
00100300187 6,35 8,71 12,70 1,40 18,20 8,10
00100300188 6,35 9,53 12,70 1,40 19,00 8,10
00100300189 6,35 10,31 12,70 1,50 19,70 8,10
00100300190 6,35 11,10 12,70 1,50 20,50 8,10
00100300191 6,35 11,89 12,70 1,40 21,60 8,10
00100300192 6,35 12,70 12,70 1,40 22,20 8,10
00100300699 7,14 12,70 10,31 1,40 21,30 9,30

Es posible que además de nuestra familia MCP, le puedan interesar estas otras familias

La combinación de su diseño resistente y flexible, y el hecho de estar fabricado en POM, le confiere un óptimo ajuste cuando se ensamblan paneles. Los clips presión han sido diseñados para agujeros de 3,18 a 6,35 mm y grosores de panel de 0,81 a 4,75 mm.   Nuestro clip cónico es óptimo para el ensamblaje de materiales de poco grosor. Su diseño permite la compresión del cuerpo de la pieza al insertarla en el orificio y recuperar su forma original al quedar fijada. Se puede reutilizar una y otra vez para ensamblar paneles. Proporciona una conexión como aislante eléctrico, y es resistente a la corrosión, abrasión y vibración. Se pueden suministrar las herramientas de instalación MHR (herramienta manual) o MHRZ (herramienta neumática) para grandes series, consúltenos.
