Nuestro capuchón protector para cabezas es apto para tornillos y tuercas hexagonales DIN, ISO y ANSI. Protege de los golpes y de la suciedad y al mismo tiempo embellece las cabezas de los tornillos DIN/ISO desde M4 hasta M48 (apto para tornillos DIN 933, 931, 961 y 960 e ISO 4017 y 4014).
La gama completa de LBK se ofrece con la posibilidad de someter las piezas a un proceso de metalización del plástico que le otorga un acabado metálico brillante. De igual manera, también se puede solicitar la fabricación en colores RAL bajo demanda y pedido mínimo. Consulte las condiciones a nuestro departamento comercial.
  Fabricación en colores RAL

Plano PDF:
UL94:
IP:
RoHS:
Medidas expresadas en: Milímetros
Video:


Referencia
Rosca
L
h
H
SW
D
Normativa



Más
Info.
04801300000 M3.5 · · · 6 · ·
04801300001 M4 8,90 3,60 4,00 7 9,00 ·
00300700101 M4 9,50 6,30 6,20 7 10,80 DIN
00300700102 M5 9,80 5,70 6,30 8 10,90 DIN
04801300002 M5 11,20 5,60 5,50 8 11,40 ·
00300700103 M6 12,70 6,70 7,30 10 13,00 DIN
04801300003 M6 12,80 6,15 6,00 10 13,00 ·
04801300004 M8 15,50 7,30 8,30 13 17,30 ·
00300700104 M8 16,70 8,20 9,20 13 17,00 DIN
04801300005 M10 18,80 8,60 10,20 16 20,90 ·
00300700105 M10 19,00 9,20 9,80 17 21,00 DIN
00301800001 M10 19,55 9,00 9,80 16 21,70 ISO
04801300006 M10 19,80 8,90 8,50 17 22,30 ·
04801300007 M12 19,80 11,15 11,00 18 23,70 ·
04801300008 M12 21,20 11,00 13,00 19 24,20 ·
00300700106 M12 21,50 10,70 12,00 19 23,90 DIN
04801300009 M14 23,80 13,00 13,00 22 27,00 ·
00300700107 M14 26,70 14,00 16,00 21 28,00 ISO
00300700108 M16 26,10 13,50 16,50 24 29,30 DIN
04801300010 M16 26,20 12,80 14,00 24 29,50 ·
00300700109 M18 30,30 17,40 17,90 27 33,90 DIN
04801300011 M18 31,00 16,80 17,50 27 34,30 ·
04801300012 M20 32,50 16,70 20,70 30 36,15 ·
00701300012 M20 32,50 17,00 20,80 30 36,00 ·
00300700110 M20 36,40 19,20 21,50 29,4 38,70 DIN
04801300013 M22 36,15 21,30 22,70 32 40,00 ·
00300700111 M22 36,00 19,60 21,00 31,3 38,70 DIN
04801300014 M24 40,00 23,00 24,00 36 44,00 ·
00300700112 M24 39,30 20,20 22,80 35,3 44,20 DIN
04801300015 M27 47,00 24,00 25,45 41 50,00 ·
04801300016 M27 47,00 25,00 26,00 42 50,00 ·
00300700113 M27 46,20 24,70 25,90 41 50,00 DIN
04801300017 M30 52,00 26,00 28,00 46 57,00 ·
00300700114 M30 52,60 26,80 29,60 45,3 57,30 DIN
04801300018 M33 57,00 28,00 30,50 50 61,00 ·
00300700115 M33 56,20 28,60 30,30 49 60,30 DIN
04801300019 M36 59,00 30,00 33,00 55 66,50 ·
00300700116 M36 64,00 32,00 36,00 53,5 68,00 DIN
04801300020 M39 63,00 37,00 38,00 60 72,50 ·
00300700117 M39 62,50 37,10 37,60 59,5 73,20 DIN
04801300021 M42 66,00 35,00 40,00 64,20 77,50 ·
00300700118 M42 66,10 37,20 39,10 64 76,75 DIN
00300700119 M45 73,10 39,50 39,90 68,4 84,50 DIN
04801300022 M45 74,50 39,50 41,00 70 86,00 ·
03101300020 M48 73,00 39,60 · 75 ·
04801300023 M48 81,00 40,50 36,00 75 91,00 ·
04801300024 M52 85,00 42,50 39,00 80 96,50 ·
04801300025 M56 · · · 85 · ·
04801300026 M64 102,00 55,00 50,00 95 116,00 ·

Es posible que además de nuestra familia LBK, le puedan interesar estas otras familias

Nuestros tornillos con cabeza hexagonal ranurada (DIN 962) fabricados en <b>PA66</b>, ofrecen una excelente resistencia a productos químicos (ver ficha técnica), un alto nivel de rigidez dieléctrica, no se oxidan y previenen daños producidos por sobretensado. Disponemos de algunas medidas de tornillos (1/4 - 20) fabricados en material PC (Policarbonato) transparente.   Nuestros tornillos con cabeza hexagonal ranurada (tornillo DIN 962) ofrecen una excelente resistencia a productos químicos (ver ficha técnica), alto nivel de rigidez dieléctrica, no se oxida y previene daños producidos por sobretensado. Disponemos de algunas medidas  de tornillos (1/4 - 20) fabricados en material PC (Policarbonato) transparente.   <p>Los tornillos fabricados en <strong>PA66</strong> y <strong>PA66GF30</strong>, materiales técnicos de alta calidad que combinan excelente resistencia mecánica, buena estabilidad térmica y adecuada resistencia química. Son una alternativa ligera y fiable frente a los tornillos metálicos en múltiples aplicaciones industriales.</p>

<p><strong>Propiedades principales</strong><br>
• <strong>Térmicas:</strong> PA66 hasta 100 °C, PA66GF30 hasta 120 °C en uso continuo<br>
• <strong>Mecánicas:</strong> alta resistencia, rigidez mejorada con fibra de vidrio, buena estabilidad dimensional<br>
• <strong>Químicas:</strong> buena resistencia a aceites, grasas, hidrocarburos y disolventes comunes</p>

<p><strong>Ventajas frente a tornillos metálicos</strong><br>
• Menor peso sin comprometer resistencia<br>
• Inmunes a la corrosión, incluso en ambientes agresivos<br>
• Aislantes eléctricos y térmicos<br>
• No magnéticos, no conductivos y sin chispas<br>
• Amortiguan vibraciones y reducen el ruido<br>
• Menor mantenimiento y mayor durabilidad en condiciones adversas</p>

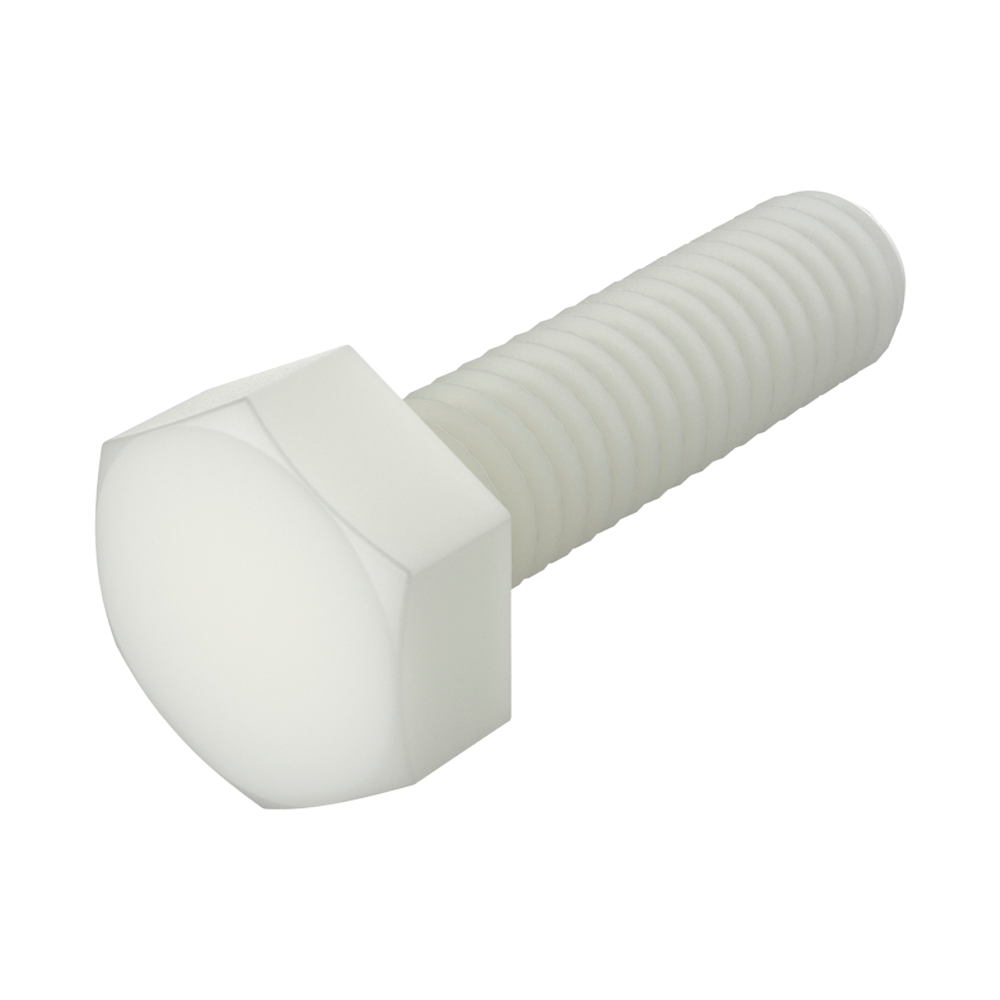

<p>Ideales para sectores como el eléctrico, electrónico, automoción, construcción, climatización e industria general.</p>   Nuestros tornillos con cabeza hexagonal no ranurada (tornillo DIN 933) ofrecen una excelente resistencia a productos químicos (ver ficha técnica), alto nivel de rigidez dieléctrica, no se oxida y previene daños producidos por sobretensado.     <p>Nuestras arandelas <strong>TU</strong> están disponibles en <strong>LDPE</strong>, <strong>PA6</strong>, <strong>PA66</strong> y <strong>PA6GF30</strong>, ofreciendo soluciones ligeras, aislantes y resistentes para múltiples sectores industriales.</p>

  <h4>Materiales y propiedades</h4>
  <ul style='margin-left:20px'>
    <li><strong>LDPE:</strong> hasta 70 °C, flexible, aislante, resistente a agentes suaves.</li>
    <li><strong>PA6:</strong> hasta 100 °C, buena resistencia y equilibrio térmico.</li>
    <li><strong>PA66:</strong> mayor rigidez y estabilidad dimensional.</li>
    <li><strong>PA6GF30:</strong> reforzado con fibra de vidrio (30%), excelente rigidez y resistencia térmica hasta 130 °C.</li>
  </ul>
  <p>
    Todos los materiales ofrecen buen aislamiento eléctrico y resistencia química a aceites, grasas y disolventes comunes. Ideales para aplicaciones eléctricas, mecánicas y de aislamiento.
  </p>   Nuestros capuchones se ajustan perfectamente, mediante su diseño exclusivo de junta, asegurando una protección contra la corrosión y desperfectos. Pueden proteger con más estanqueidad diferentes elementos como 2 tuercas y un espárrago saliente.
