Descripción y características
Nuestras bridas ZAC se distinguen porque presentan la parte dentada en el exterior, de manera que no entra en contacto con el cableado y se evitan daños incluso en situaciones de alta vibración. Están certificadas según las más importantes normativas ferroviarias y cumplen con las especificaciones EN 45545-2 HL2 (R22/R23) y SNCF (NF F16-101/-102, I3/F2). Estas bridas se fabrican en PA6/PA66 (Poliamida) libre de halógenos, están disponibles en UL94-V0 y UL94-V2 y soportan temperaturas de funcionamiento de entre -40ºC y 85ºC/110ºC según el tipo y el color. Para una mayor resistencia a los rayos UV y al calor, se recomienda el uso de bridas de color negro.Imágenes y planos técnicos
Vista del producto

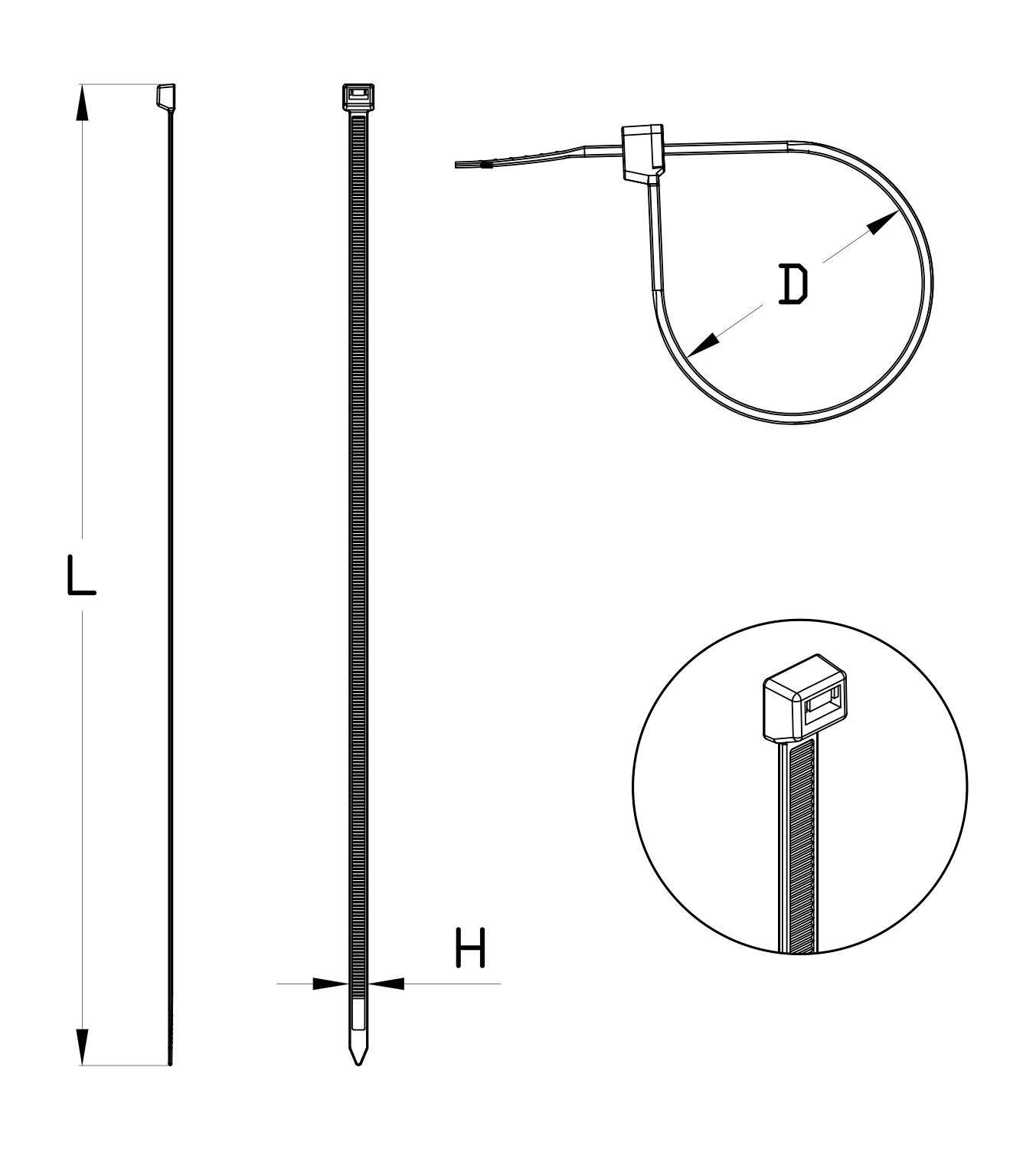

Plano técnico
Vídeo
Referencias y dimensiones de Brida con cremallera exterior
| Referencia | Longitud (L) |
H |
Máximo rango diámetro (D) |
Peso Máximo (Kgs.) |
Más Info. |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 02001202001 | 110 | 2,60 | 24,00 | 80,00 | |||||||||
| 02001202002 | 125 | 4,70 | 26,00 | 220,00 | |||||||||
| 02001202003 | 160 | 4,70 | 38,00 | 220,00 | |||||||||
| 02001202004 | 175 | 8,90 | 42,00 | 790,00 | |||||||||
| 02001202005 | 185 | 4,70 | 47,00 | 220,00 | |||||||||
| 02001202006 | 210 | 7,60 | 52,00 | 530,00 | |||||||||
| 02001202007 | 260 | 8,90 | 69,00 | 790,00 | |||||||||
| 02001202008 | 300 | 4,70 | 80,00 | 220,00 | |||||||||
| 02001202009 | 300 | 7,60 | 80,00 | 530,00 | |||||||||
| 02001202010 | 360 | 8,90 | 102,00 | 790,00 | |||||||||
| 02001202011 | 370 | 4,70 | 105,00 | 220,00 | |||||||||
| 02001202012 | 370 | 7,60 | 103,00 | 530,00 | |||||||||
| 02001202013 | 550 | 8,90 | 155,00 | 790,00 | |||||||||
| 02001202014 | 775 | 8,90 | 230,00 | 790,00 |
