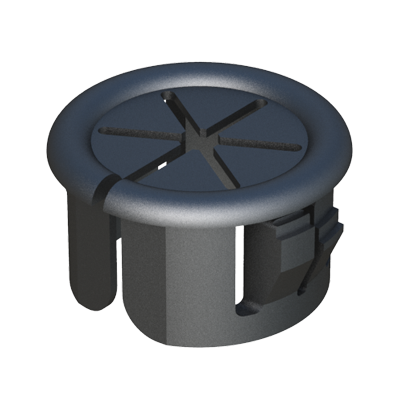

Nuestros aros pasacables ALL-FIT con membrana MPF se emplean en múltiples aplicaciones, en especial para proteger cables, tubos y mangueras de las aristas de las planchas de metal o de los bordes afilados o sin rematar de los distintos elementos donde se alojen.
Estos casquillos ajustables presentan un diseño con lengüetas para facilitar la incorporación de varios cables, absorber los golpes y las vibraciones y asegurar una protección y aislamiento óptimos. Además, ofrecen resistencia a los agentes químicos y buenas propiedades eléctricas.
Estos aros disponen de unas pestañas de bloqueo que encajan en los agujeros mediante presión con los dedos y se adaptan al grosor máximo del panel hasta quedar fuertemente sujetos a los paneles. Están disponibles en varios tamaños para usar en orificios desde 12,70 mm hasta 76,20 mm de diámetro.

Están fabricados en Poliamida 66 (PA66) termoestabilizada con una temperatura de uso máxima de 105ºC y de color negro. Se pueden suministrar también en color blanco y otros colores RAL; para consultar el pedido mínimo requerido, contacte con nuestra oficina comercial.

Plano PDF:
UL94: V2
IP:
RoHS:
Medidas expresadas en: Milímetros
Video:

Referencia	Agujero panel (A)	Máximo grosor panel (G)	Diámetro máx. cable	L	D								Más Info.

02010000120	12,70	1,60	7,60	6,00	15,20
02010000100	12,70	3,20	7,60	9,80	15,20
02010000132	12,70	6,40	7,60	13,80	15,20
02010000116	15,90	1,60	11,10	6,20	18,50
00101000052	15,90	3,20	11,10	10,30	18,20
02010000101	15,90	3,20	11,10	10,30	18,30
02010000135	15,90	6,40	11,10	14,00	18,30
02010000102	19,00	3,20	12,70	9,90	21,40
00101000053	19,00	3,20	12,70	9,90	22,20
02010000137	19,00	6,40	12,70	12,70	21,25
02010000117	19,10	1,60	12,70	6,40	21,80
02010000103	20,60	3,20	12,70	9,90	22,60
00101000054	20,60	3,60	12,70	10,30	22,60
02010000113	22,20	1,60	14,20	6,40	23,80
00101000055	22,20	3,20	14,20	11,50	23,80
02010000104	22,20	3,20	14,30	11,50	23,80
02010000142	22,20	6,40	14,30	14,00	23,80
02010000114	25,40	1,60	19,00	6,40	27,00
00101000056	25,40	3,20	19,00	11,50	26,90
02010000105	25,40	3,20	19,00	11,50	27,00
02010000145	25,40	6,40	19,00	14,00	27,00
01801100600	27,60	3,20	22,40	11,30	30,80
02010000115	27,80	1,60	20,60	6,40	29,40
00101000057	27,80	3,20	20,60	11,50	29,30
02010000106	27,80	3,20	20,60	11,50	29,40
02010000148	27,80	6,40	20,60	14,00	29,40
02010000112	30,20	3,20	24,10	11,50	31,80
00101000124	31,75	3,20	22,20	11,50	34,50
02010000107	31,80	3,20	25,80	11,50	33,40
02010000108	34,90	3,20	25,40	11,50	37,80
02010000152	34,90	6,40	25,40	14,30	37,80
02010000109	38,10	3,20	26,90	11,40	40,90
02010000154	38,10	6,40	26,90	14,30	40,90
02010000110	44,50	3,20	34,90	11,80	47,50
02010000118	50,80	3,20	41,60	12,40	54,00
02010000111	63,50	6,40	50,00	19,00	66,80
02010000119	76,20	6,40	62,70	19,00	80,00
