Nuestra arandela cónica ha sido diseñada para alojar tornillos de cabeza avellanada y evitar rayaduras, cubrir agujeros mal alineados, como tope, espaciador, deslizador, etc... Visita nuestro amplio surtido de topes y tornillería.

Plano PDF:
UL94: V2
IP:
RoHS:
Medidas expresadas en: Milímetros

Referencia	B	A	C	Rosca Métrica	Rosca UNC/UNF	a							Más Info.

01012000300	3,10	9,30	2,00	M3	·	90º
04100200150	3,30	7,34	2,29	M3	·	82º
00100201213	3,63	11,10	2,54	M3,5	#6	82º
04100200151	3,70	11,10	2,60	M3,5	·	82º
00100201214	4,30	12,95	2,92	M4	#8	82º
04100200152	4,30	13,10	2,90	M4	·	82º
00100201215	4,85	14,73	3,86	·	#10	82º
04100200153	4,95	14,73	3,86	M5	·	82º
03512000302	5,30	12,70	3,40	M5	·	90º
01012000302	5,30	15,00	3,50	M5	·	90º
00100201216	5,75	15,47	4,06	·	#12	82º
04100200154	5,75	15,50	4,10	M6	·	82º
01012000303	6,20	17,30	4,00	M6	·	90º
00100201217	6,61	17,35	4,57	M6	1/4 in	82º
01012000304	8,20	22,50	6,00	M8	·	90º

Es posible que además de nuestra familia MAAC, le puedan interesar estas otras familias

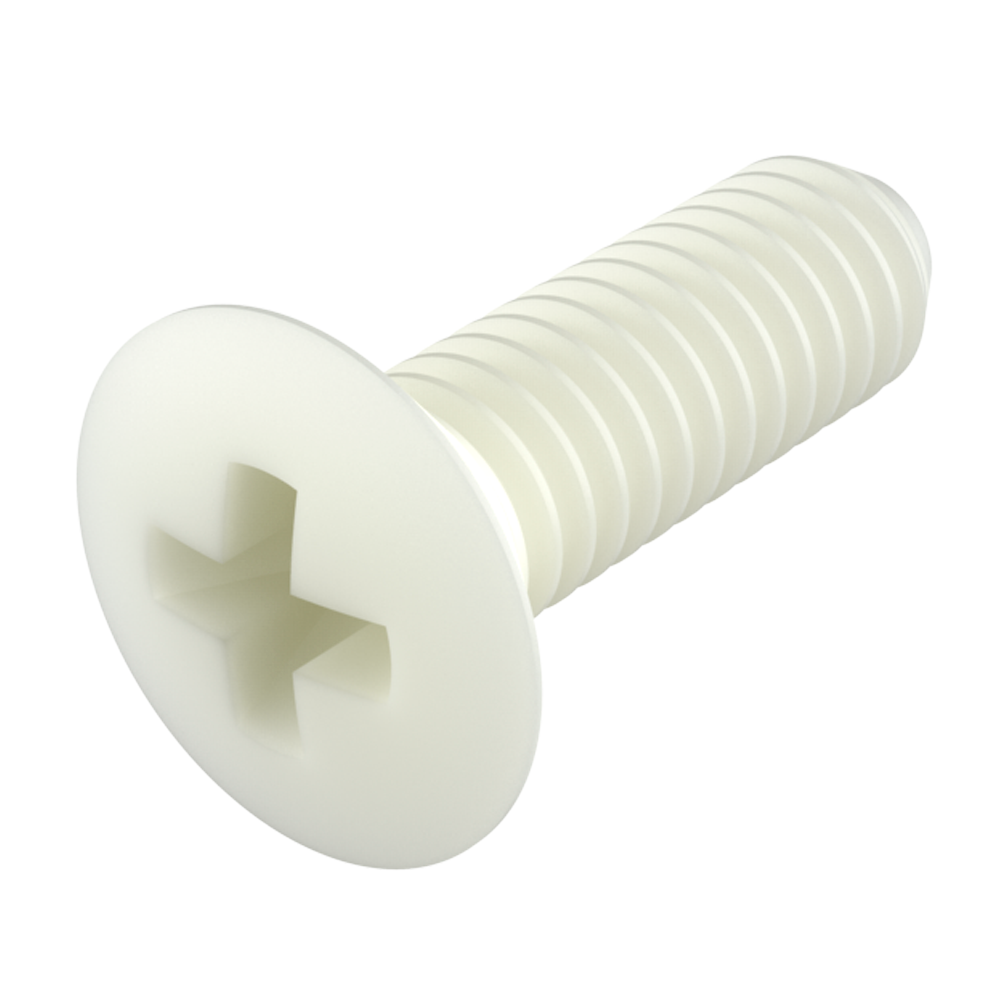

Nuestros tornillos con cabeza avellanada biselada <b>Phillips</b> (DIN 7988) fabricados en <b>PA66</b>, ofrecen una excelente resistencia a productos químicos (ver ficha técnica), un alto nivel de rigidez dieléctrica, no se oxidan y previenen daños producidos por sobretensado.

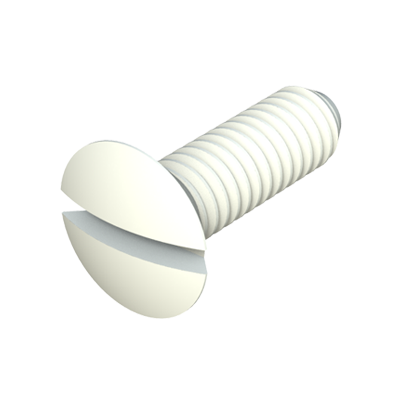

Nuestros tornillos con cabeza avellanada ranurada biselada (DIN 964) fabricados en <b>PA66</b>, ofrecen una excelente resistencia a productos químicos (ver ficha técnica), un alto nivel de rigidez dieléctrica, no se oxidan y previenen daños producidos por sobretensado.<br><br>Como alternativa, ofrecemos la posibilidad de fabricar estas referencias en <b>PP, PVDF, PEEK o en fibra de vidrio reforzada hasta un 50%</b>.<br><br>Contacte con nuestro departamento comercial si desea colores o materiales especiales y dimensiones adicionales, todo bajo un pedido mínimo.
