Descripción y características
Nuestra guía de cables para módulo fotovoltaico SGD está diseñada para montaje bidireccional en orificio ovalado de marcos de paneles solares. Su geometría específica evita la rotación involuntaria dentro de los orificios estándar, garantizando una posición estable.
Su función principal es el guiado y organización de cables en configuraciones rectas o a 90°, permitiendo trazados Norte/Sur o Este/Oeste. La instalación manual se realiza mediante inserción directa y giro de 90°, quedando fijada por fricción con alta resistencia a la extracción.
· Material: Nylon 6/6 estabilizado térmica y UV
· Inflamabilidad: UL 94 V-2
· Rango térmico: -40°C a 115°C
· Características: Reutilizable, liberable y con sistema de bloqueo anti-rotación
Permite sujeción segura y admite un amplio rango de diámetros de cable.
Imágenes y planos técnicos
Vista del producto

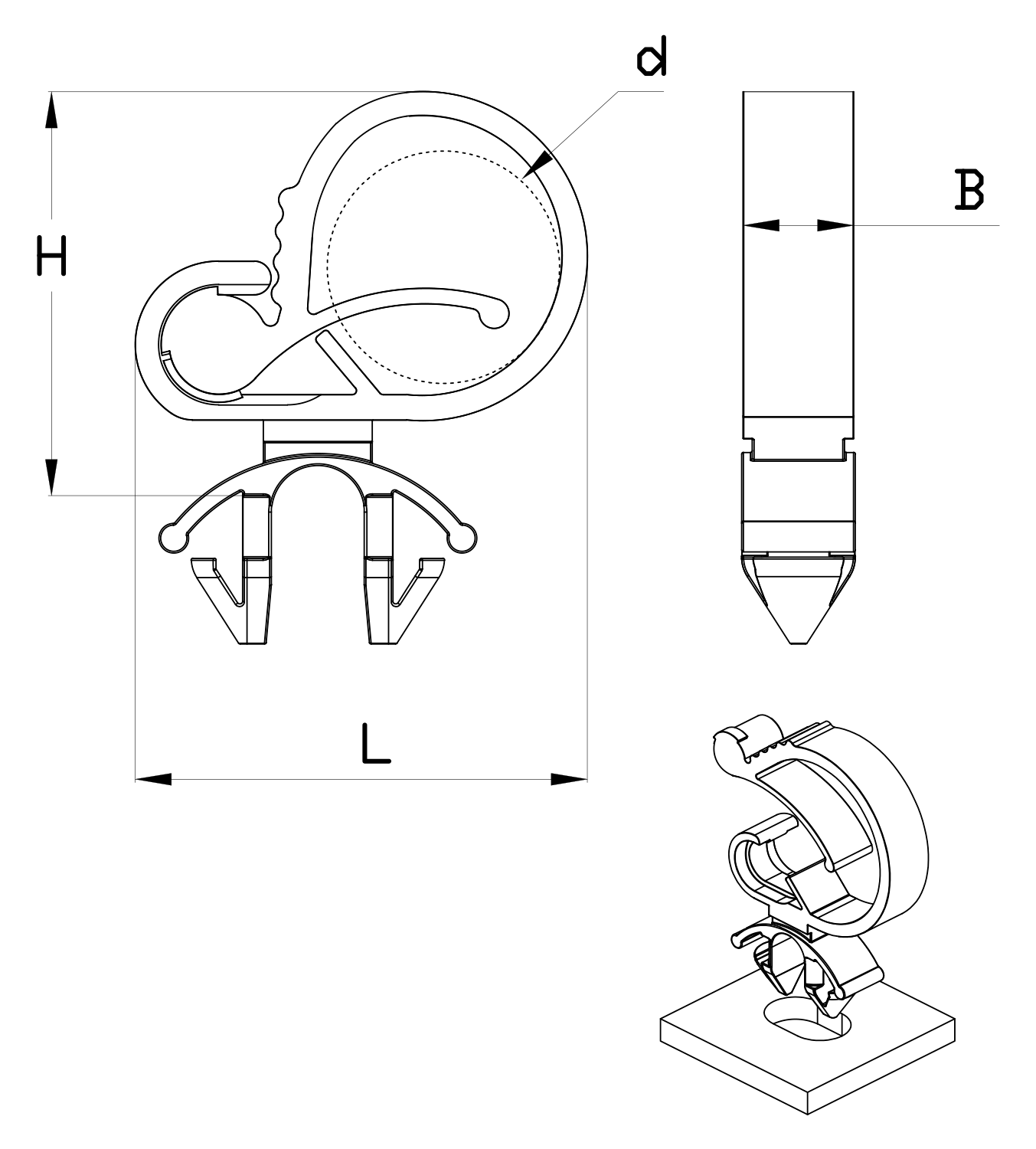

Plano técnico
Vídeo
| 02012000400 | 7,40 a 11,20 | 7,00 x 10,00 | 1,40 a 4,40 | 7,90 | 28,40 | 25,40 | |||||||
| 02012000401 | 7,40 a 11,20 | 7,00 x 12,00 | 1,40 a 4,40 | 7,90 | 28,40 | 25,40 | |||||||
| 02012000402 | 7,40 a 11,20 | 9,00 x 14,00 | 1,40 a 3,70 | 7,90 | 28,40 | 25,40 | |||||||
| 02012000403 | 7,40 a 11,20 | 8,50 x 16,00 | 1,40 a 3,40 | 7,90 | 28,40 | 25,40 | |||||||
| 02012000404 | 10,40 a 17,50 | 7,00 x 10,00 | 1,40 a 4,40 | 7,90 | 31,50 | 35,60 | |||||||
| 02012000405 | 10,40 a 17,50 | 7,00 x 12,00 | 1,40 a 4,40 | 7,90 | 31,50 | 35,60 | |||||||
| 02012000406 | 10,40 a 17,50 | 9,00 x 14,00 | 1,40 a 3,70 | 7,90 | 31,50 | 35,60 | |||||||
| 02012000407 | 10,40 a 17,50 | 8,50 x 16,00 | 1,40 a 3,40 | 7,90 | 31,50 | 35,60 | |||||||
| 02012000408 | 15,20 a 22,20 | 7,00 x 10,00 | 1,40 a 4,40 | 7,90 | 42,20 | 43,90 | |||||||
| 02012000409 | 15,20 a 22,20 | 7,00 x 12,00 | 1,40 a 4,40 | 7,90 | 42,20 | 43,90 | |||||||
| 02012000410 | 15,20 a 22,20 | 9,00 x 14,00 | 1,40 a 3,70 | 7,90 | 42,20 | 43,90 | |||||||
| 02012000411 | 15,20 a 22,20 | 8,50 x 16,00 | 1,40 a 3,40 | 7,90 | 42,20 | 43,90 |
